产品型号： | AOB192E-2T4多功能电力仪表 |
| 产品品牌： | 奥宾 | |
| 产品价格： | 150元/只 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2018-10-06 | |
 |
||
详细说明

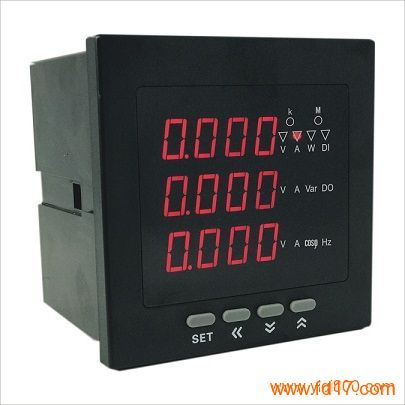

奥宾仪表AOB192E-2T4多功能电力仪表使用说明书
一、奥宾仪表AOB192E-2T4多功能电力仪表概述
奥宾仪表AOB192E-2T4多功能电力仪表(以下简称仪表)专门针对供配电系统的电力监控需求设计制造。它能高精度的测量所有常用的电力参数, 如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等。仪表有多种扩展功能模块可供选择: 4路模拟量(0-20mA/4-20mA)输出可实现电量的变送输出功能；4路开关量输入和4路开关量输出可实现本地或远程的开关信号监测和输出功能,一路RS485通讯接口, 采用MODBUS-RTU通讯协议，实现与PLC、工控计算机等通讯组网。用户可根据实际需求选择最为经济的功能配置。仪表可直接取代常规电力变送器、测量指示仪表以及相关的辅助单元。广泛应用于能源管理系统、供配电网自动化、小区电力监控、成套设备开
柜等场合，具有安装维护方便，接线简单，工程量小，现场可编程设置参数等特点。
三、奥宾仪表AOB192E-2T4多功能电力仪表技术参数
技术参数指标
输入网络 三相三线、三相四线
电压额定值 AC 57.7V、100V、220V、380V
电压过负载 持续1.2倍,瞬时2倍＜30s
电压功耗 ＜0.5VA(每相)
电压阻抗 ＞1kΩ/V
电流额定值 AC 1A、5A
电流过负荷 持续1.2倍,瞬时20倍＜1s
电流阻抗 ＜20mΩ (每相)
频率 45～65Hz
电能脉冲输出方式 2路集电极开路的光耦脉冲输出
电能脉冲常数 有功10000imp/kWh
无功10000imp/kvarh
通讯输出方式 RS485
通讯协议 MODBUS-RTU
通讯波特率 1200、2400、4800、9600
模拟量通道数量 4路
模拟量输出方式 0-20mA、4-20mA可编程
模拟量负载能力 ≤300Ω
开关量通道数量 4路
开关量输出方式 继电器常开触点输出
开关量触点容量 AC 250V/1A
开关量输入 4路无源触点输入方式
显示方式 LED显示
测量准确度 电压、电流±0.5%FS
有功功率、无功功率、视在功率±0.5%FS
频率±0.1Hz
功率因数±0.01PF
有功电能±0.5%(仅供参考，不作为计量收费依据)
无功电能±2.0%，(仅供参考不作为计量收费依据)
电源范围 AC/DC 85～264V
电源功耗 ＜5VA
安全耐压 输入和电源 ＞2kV 50Hz 1min
输入和输出 ＞1kV 50Hz 1min
输出和电源 ＞2kV 50Hz 1min
绝缘电阻 输入、输出、电源、机壳之间＞20MΩ
环境温度 工作：－10～50℃
存贮：－25～70℃
湿度≤85%RH，不结露，无腐蚀性气体场所
海拔≤3000m
