产品型号： | CF8-P61A |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2019-01-25 | |
 |
||
详细说明

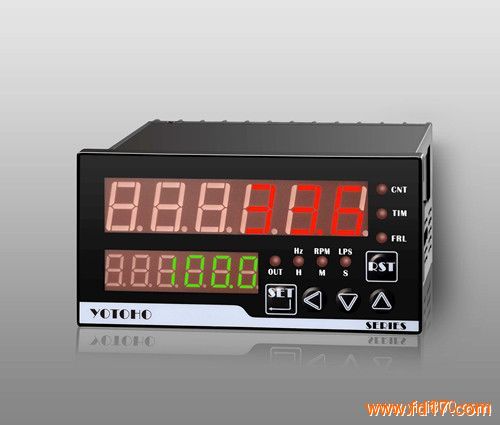

CF系列是本公司YOTOHO研发的多功能计数计米器/计时器/转速表/线速度表，它以高性能的MCU芯片为主控处理器，采用多重滤波及防干扰电路,工作稳定可靠。仪表采用双排LED数码管显示计数值及预置值,采用轻触按钮开关设定仪表参数，可广泛应用于化工、机械、轻工、冶金、纺织等行业。
基本特点
★通过菜单切换可选择计数计米器、计时、转速、线速、频率表功能使用；
★智能式按键设定仪表参数,操作极其简单，避免了拔码设定易 坏的缺点，防止闲杂人随意修改；
★本产品适合应用于包装机械、食品机械、电线电缆机械、切纸 机械、木工机械、拉丝机械等行业应用，配接近开关、光电开关、行程开关、按钮开关、编码器等传感器使用可检测控制个数、长度、圈数、时间、频率、转速、线速、流量等工业参数；
★仪表双LED六位显示内容,多指示灯指示工作状态；
★外供DC12V电源；
★EEPROM继电DATA记忆,数据保存10年;
★仪表比例系数自由设定功能,可手动或自动复位选择, 有停电记忆功能; 输出保持时间;
★转速表自由切换频率、转速、线速工作模式，转速表可选择显示小数点位数，提高测量精度； ★★定时器全范围双时间(定时&延时)设定, 定时器启动触发方式选择;
仪表技术指标
共
有
指
标 供电电源 AC90～250V 50/60Hz(可订做AC/DC24V供电)
整机功耗 ＜3W
继电器触点容量 250VAC/3A或30VDC/5A
继电器寿命 机械寿命：500万
次； 电气寿命：10万次(额定负载内)
环境条件 -10～50℃(不结冰);35～85% RH(湿度)
绝缘电阻强度 ≥20MΩ;1.5KV/1M
输入信号 方波、正弦波脉冲信号2V≤H≤30V： 0≤L≤1V
输入阻抗 ≥10KΩ
馈电输出 12V(80mA max)
重量 ＜500G
计数
计
米
器
指
标 输入速度 30cps / 1000cps
比例系数范围 00.0000～99.999 or 0.00000～9.99999
输入信号 NPN:输入传感器为NPN类型 PNP:输入传感器为PNP类型
输出保持时间 0.00～99.99秒
计数计米范围 00.0000～999999
转速
线
速
度
表
指
标 测量精度 0.1±0.03%.F.S
输入速度 0.1～5KHz(GAT=10) 0.5～5KHz(GAT=2) 1～5KHz(GAT=1)
比例设定范围 0.0000～99.9999 or 0.00000～9.99999线速 0～999999转速
输入信号 NPN:输入传感器为NPN类型 PNP:输入传感器为PNP类型
采样周期 1秒
定
时
器
指
标 定时范围 0.1M～99999.9M 0.01S～9999.99S 0.1S～99999.9S 1S～999999S 1M～999999M 1H～999999H 1S～9999M59S 1S～99H59M59S
延时范围 0.1M～99999.9M 0.01S～9999.99S 0.1S～99999.9S 1S～999999S 1M～999999M 1H～999999H 1S～9999M59S 1S～99H59M59S
定时精度 0.01%±0.03% sec
重复精度 0.01%±0.05% sec
型号识别
产品型号 : CF□-□P61A
代 码 功 能 说 明
CF CF系列计数计米器/计时器/转速表
□外型尺寸 4：48H×48W 7：72H×72W 8：48H×96W
□电源 空白： AC90-250V A： AC/DC24V
P 预置设定功能
6 6位显示计数计米器/计时器/转速表
1 0：无继电器输出 1：一段继电器输出
A 序号
仪表外型及安装开孔尺寸
型 号 面板尺寸 H×W×L 开孔尺寸
CF4 48×48 46.5×46.5
CF7 72×72 70x70
CF8 48×96 46.5×91.5
