产品型号： | CH8-PS62C |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2019-01-25 | |
 |
||
详细说明

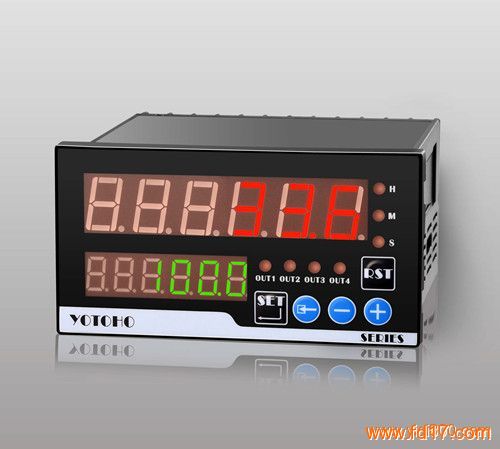

CH系列是本公司YOTOHO研发的多功能计数器/计米仪表，它以高性能的MCU芯片为主控处理器，采用多重滤波及防干扰电路,工作稳定可靠。仪表采用双排LED数码管显示计数值及预置值,采用轻触按钮开关设定仪表参数，可广泛应用于化工、机械、轻工、冶金、纺织等行业。
基本特点
★可作计数器、计米器、长度计、码表使用；
★按键设定仪表参数，6、8位双排LED数码管显示；
★5种输入模式、8种输出模式；
★带比率系数设定；
★最多可带4段设定，4路输出；
★每个输出均带延时时间设定；
★软件可选最多带4位小数显示；
★输入输出带光电隔离，抗干扰能力极强；
★EEPROM断电数据保存，不丢失计数值，数据保存10年；
型号识别
产品型号: CH□-□PS□□□
代 码 功 能 说 明
CH CH系列计数计米器
□外型尺寸 4：48H×48W 7：72H×72W 8：48H×96W
□电源 空白： AC90-250V A： AC/DC24V
P 预置设定功能
S 带比率系数设定
□显示位数 6：六位计数
□继电器输出 1：一段输出(OUT4) 2：两段输出(OUT3、OUT4) 3：三段输出(OUT2、OUT3、OUT4)
□ C:不带附加功能 T：带RS485通讯(Modbus-RTU) 带变送输出:I1:4-20mA I2:0-10V)
仪表技术指标
供电电源 AC85～265V 50/60Hz AC/DC24V
整机功耗 ＜5W
继电器触点容量 250VAC/3A或30VDC/5A
外供电源 DC24V/80mA（max）(可定做其它外供电压)
绝缘电阻 ≥100MΩ
绝缘强度 2KV/0.5mA 一分钟
抗群脉冲干扰 电源：±2KV 输入:±400V
抗振动 10～55Hz；0.75mm
环境条件 -25～50℃（不结冰）;35～85% RH
输入信号 方波、正弦波脉冲信号：0≤低电平≤1V; 3V≤高电平≤30V
输入阻抗 ＞10KΩ
计数速度 5CPS/30CPS/5KCPS/10KCPS
比率系数(P)设定范围 0.00001～999999 (6位计数) 0.00001～99999999 (8位计数)
输出延时时间 0.01～99.99秒
计数范围 0.00001～999999 (6位计数) 0.00001～99999999 (8位计数)
仪表功能参数一览表
序号 提示符 名称 说 明
1-4 SV1-SV4 OUT1-OUT4预置值设定 计数值到达预置值时,继电器输出，动作逻辑功能可参看输出附录表
5 LCK 密码锁 LCK=COD预设值：可进入参数修改;
LCK=其它数值：禁止进入参数，退回到正常状态
6 SIG 输入信号 SIG=NPN：为NPN类型(低电平有效)
SIG=PNP：为PNP类型(高电平有效)
7 INP 输入模式 5种输入模式，具体输入逻辑参看输入附录表
8 CPS 输入速度 5： 最高5Hz输入； 30：最高30Hz输入；
5K：最高5KHz输入； 10K：最高10KHz输入；
9 OUT OUT4输出模式 OUT4共8种输出动作，动作逻辑功能参看输出附录表:F、N、R、C、H、L、Q、A
10 TIM OUT4延时时间 OUT4延时时间范围：0.01--99.99秒
11 OT1-OT1 OUT1-OUT3输出模式 OUT3共3种输出动作，动作逻辑功能参看输出附录表
12-16 TM1-TM3 OUT1-OUT3延时时间 OUT3延时时间范围：0.01--99.99秒
17 SDP 显示值小数点设置 最多可保留4位小数点
18 P 比例系数设置 每个计数脉冲所代表的数值为比例系数，可将计数值转化为测量长度值
19 PRE 计数初始值 每次复位均复位到初始值，每次均从初始值开始计数
20 RST 复位时间 可选择复位时间为1毫秒或50毫秒
21 HOL 停电记忆 仪表若断电后重新上电，可保持断电前的计数值不变
22 COD 密码预设 LCK只有等于预设好的COD密码时才可进入二级参数(请切记COD密码)
23 LKY 键锁 LKY=YES,可锁定面板上除SET外的按键,防止闲人乱操作菜单
24 CED 传送方式选择 CED= U ,正向传送， CED= n ,反向传送;
25 ADR 通讯地址 通讯的下位机地址(即仪表地址)
26 BAD 通讯波特率 通讯的波特率选择
27 PAR 通讯数据停止位 是两个停止位还是一个停止位
仪表外型及安装开孔尺寸
型 号 面板尺寸 H×W×L 开孔尺寸
CH4 48×48 46.5×46.5
CH7 72×72 70x70
CH8 48×96 46.5×91.5
