产品型号： | ATE-9800 |
| 产品品牌： | 仪锐电子 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2017-10-26 | |
 |
||
详细说明

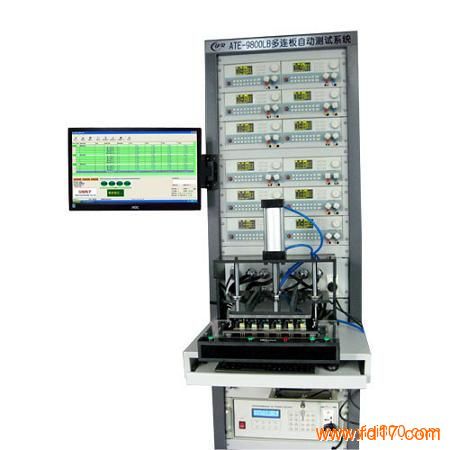

多连板自动测试系统9800
多连板自动测试系统应用于开关电源、LED驱动电源等生产制成中波峰焊修补后多连板测试，待测试后再分板，减少分板测试次数，提升效率；因应业界新测试需求，可以扩充其它硬件和增加新的测试项目；图形化操作界面（Windows98/2000/NT/XP的作业环境）
一、 系统功能说明
1.多连板自动测试系统是在生产线测试开关电源的最可靠地自动测试系统，一次性测试1-12 连板的PCBA，测试效率高，大大提高生产线的测试产能。
2.系统软件功能强大，操作简单方便，容易使用，符合生产线使用需求。
3.多连板自动测试系统软件具有报表制作、统计分析和管理功能，能够产生各种测试报表，进行系统管理，可满足现代化中的品保和生产线的需求。
另此系统还可以与制造资讯系统（Shop-Floor System）连线，以控制生产流程。
二、 主要测试项目
u 开机测试
u 电流调整率测试
u 电压调整率测试
u 综合调整率测试
u 电压、电流测试
u 功率、效率测试
u 功率因数测试
u 短路测试
u 动态测试
u 静态测试（直流输出电压/电流）
u OCP测试等
输出特性
u 直流输出电压(DC output voltage)
u 直流输出电流(DC output current)
u 峰对峰杂讯(Peak-Peak noise)
u 有效值杂讯(RMS noise）
u 效率 (Efficiency)
u 测试中调整(In-test adjustment）
输入特性
◆ 输入浪涌电流(Input inrush curren)
◆ 输入功率(Input power,No load/Full
◆ 输入功率因数(Input power factor)
◆ 输入电流(Input curren)
实时和瞬时
◆ 上升时间(Rise time)
◆ 下降时间(Fall time)
◆ 关机时间(Hold-up time)
◆ 开机时间(Turn-on tim e)
保护测试
◆ 短路测试(Short test)
◆ 过载保护(OL protection)
◆ 过功率保护(OP protection）
