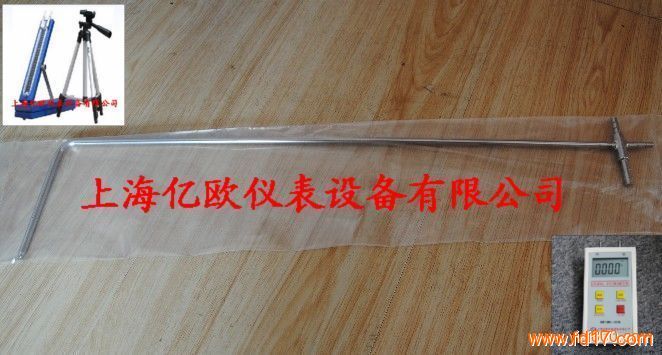

上海亿欧品牌皮托管LPT-08-1600
一．应用范围
在科研，生产，教学，环境保护以及净化室，矿井通风，能源管理部门，常用皮托管测量管道风速，炉窖烟道内的气流速度，经过换算来确定流量，有可靠的理论根据，使用方便，准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。
二 . 结构：
L型皮托管是用两根不同直径不锈钢管子同心套接而成，内管通直端尾街头时全压管，外管通侧接头静压管。指向杆和测杆头部方向一致，使用时可确定方向，使测头对准来流方向。
S 型皮托管用二支同径管焊接而成，面对气流为全压端，背对气流为静压端，并在接头处标有系数号及静压接头标记号，使用时不能接错。侧面指向杆与测头方向一致，使用时可确定方向，保证测头对准来流方向。
三．介绍
L型毕托管系数：0.99~1.01之间
S型毕托管系数：0.81~0.86之间
1.流体流速范围：0.2-5米/秒
2.气体测速范围：2-70米/秒
3. 托柄长度：0.1-3米
4. 感应头直径：4mm-12mm
四．规格
产品名称
型号
材质
规 格
型号
L型标准皮托管
L型
304不锈钢
φ8×250mm
LPT-08-250
L型标准皮托管
L型
304不锈钢
φ8×300mm
LPT-08-300
L型标准皮托管
L型
304不锈钢
φ8×350mm
LPT-08-350
L型标准皮托管
L型
304不锈钢
φ8×400mm
LPT-08-400
L型标准皮托管
L型
304不锈钢
φ8×500mm
LPT-08-500
L型标准皮托管
L型
304不锈钢
φ8×600mm
LPT-08-600
L型标准皮托管
L型
304不锈钢
φ8×700mm
LPT-08-700
L型标准皮托管
L型
304不锈钢
φ8×800mm
LPT-08-800
L型标准皮托管
L型
304不锈钢
φ8×900mm
LPT-08-900
L型标准皮托管
L型
304不锈钢
φ8×1000mm
LPT-08-1000
L型标准皮托管
L型
304不锈钢
φ8×1200mm
LPT-08-1200
L型标准皮托管
L型
304不锈钢
φ8×1500mm
LPT-08-1500
L型标准皮托管
L型
304不锈钢
φ8×2000mm
LPT-08-2000
L型标准皮托管
L型
304不锈钢
φ8×2500mm
LPT-08-2500
L型标准皮托管
L型
304不锈钢
φ8×3000mm
LPT-08-3000
L型标准皮托管
L型
304不锈钢
φ8×4000mm
LPT-08-4000
五．L型皮托管LPT-08-350标准毕托管正确使用
1．要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。
2. 皮托管测量的直径规格选择原则是与被测管道直径比，不大于0.02。以免产生干扰，使误差增大。测量时不要让皮托管靠近管壁。
L型标准皮托管测量时应当将全压孔对准气流方向，以指向杆指示，静压在气流的垂直方向上。测量点插入孔应避免漏风,可防止该断面上气流干扰。
S型防堵皮托管测量时应当将全压孔对准气流方向，静压孔背对着气流方向按管道测量技术规范，合理选择测量断面的测点。用皮托管只能测得管道断面上某一点的流速，但计算流量时要用平均流速，由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。测点按烟道(管道)测量法规定，按“对数一线性”法划分，也可按常用的等分面积来划分。
3．每根皮托管静压接头处敲有标记号。标定系数及鉴定单应长期保存，以供计算。
4．配上本公司的数字压力计ZCF-D-01，数字风速风压仪ZCYB-1000,可直读风压、风速。
5．特别推荐中文智能压力风量仪ZCF-D-03中文液晶显示、智能风速风压风量仪ZC1000-1F全中文菜单式操作可输入皮脱管系数、空气密度、风口面积。压力、风速、风量值直读。或者配U型倾斜式压差计CQY-150，U型压力计，U形倾斜式压差计AFJ-150可以煤矿下的风速风压.
