产品型号： | DJ-ZB/ZBT |
| 产品品牌： | DJ-ZB/ZBT | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-04-25 | |
 |
||
详细说明

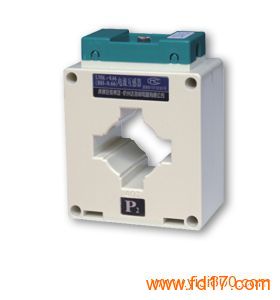

BH-0.66、LMK3-0.66、SDH-0.66系列L型零序电流互感器与DJ-ZB/ZBT漏电保护继电器组合构成漏电接地保障保护装置。
该产品规格全、精度高，具有显示、复位、试验诸多功能，适用于TT和TN系统。产品符合GB1209-2006和GB6829-95有关标准要求。
型号含义:
SDH、BH、LMK3--------------注册商标
0.66---------------额定电压
【】---------规格
L-------------------形式
订货须知：
１、请注明电流互感器型号、额定电流比、准确度 等级、额定容量及安装方式等。
2、如有特殊要求，请与我公司联系，以便按需订制。
额定电流比
50/5
60/5
75/5
100/5
150/5
200/5
250/5
300/5
400/5
500/5
600/5
750/5
800/5
额定电流比范围
50/1
60/1
75/1
100/1
150/1
200/1
250/1
300/1
400/1
500/1
600/1
750/1
800/1
型号
30F
35F
40F
DB-JZ漏电保护继电器
型号 DJ-ZB1 DJ-ZB2 DJ-ZB3 DJ-ZB4 DJ-ZB5
额定动作电流 mA 30 100.300切换 200.500切换 200.1000切换 3000.5000切换
动作时间 s 快速型0.1s以内 延时型 0.3～0.8s
漏电显示
--------
复位方式 电器式(LED) /按钮式
相线形式 3ф4W、3ф3W、1ф2W
控制电压 V AC110/220V(适应范围75～115V/175～242V)
接点构成 1a、1b (1常开、1常闭),通电电流5A
额定短时电流 kA 100kA(峰值)
安装方式 M(螺钉固定)和G(导轨固定)
注：1.DJ-ZB1 仅适用于 BH-30L、45L，其他型号可任意组合；
2.动作时间 0.35s为 0.15～0.4s,0.8s 为 0.6～1.0s动作。
