产品型号： | DJY-Z207 |
| 产品品牌： | DJY-Z207 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-04-25 | |
 |
||
详细说明

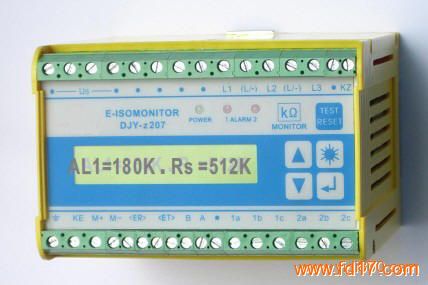

DJY-Z207智能绝缘监控仪取代艾默生施耐德监控仪
型 号 DJY-Z207
测量条件
适用电网 不接地的电网，比如直流电网及整流电网、单相及三相交流电网......
交流电网额定电压Un/AC 0～793V AC
电网频率范围 50～400Hz（〈 50Hz，请参考曲线图）
直流电网额定电压Un/DC 0～650V DC
显示范围 KΩ......Ω
显示误差 ±5%
响应值设定范围（ALARM1/ALARM2） 10KΩ～990KΩ
响应值相对（百分比）误差 0%......+20%
响应回差 约25%
响应时间（Ce=1μF） ≤10s
允许最大电网电容 ...μ.（出厂设置...μ.）
测试电压 Um(DFB) 方波电压 ±27V
测试电流 Lm(DFB) ...μA
内部直流电阻../阻抗ZL 约......KΩ
与电压扩展器的连接功能 有
一般数据
抗电强度根据（IEC255-5标准） 3500VAC/50Hz
（相对馈电电路的输入电路和测量电路）
安装位置 任意
安装方式 标准C35导轨槽（参照IEC 60715标准）
连接方式 用螺栓固定连接在外罩接线端子上
显示和指示 LCD液晶显示屏及(LED)报警信号指示灯
防护等级（根据......） IP 30
运行方式 连续
输入电路
输入电压Us 220VAC（选择AC/110V、380V请在订货时提出）
工作电压范围 0.8 US...1.15 US
额定频率 50/60Hz
允许的频率范围 47.5Hz...63Hz
额定功率 约5VA
输出电路
显示值模拟量输出(最大值) 1mA
模拟量输出显示值精度 ±20%
输出接点 2对继电器转换触点、无电势差（一常开一常闭）
触点额定电压 250VAC/30VDC
持续负载电流 3A AC/DC
最大吸合电流 10A AC/DC
cosΨ 2A AC
环境条件
允许的贮藏温度 -20℃...+70℃
允许的工作温度 -10℃...+55℃
允许的环境气候等级(根据IEC60721-3-3标准) 级别3K5
外形及重量
外形尺寸(长×宽×高) 112×74×105mm
重量 约0.95kg
电压扩展器-EX-1800 适用电压-0～1800VAC/0～1400VDC(适用于交、直流及变频电网
-EX-7200 适用电压-0～7200VAC/0～1750VDC(适用于纯交、直流电网
