产品型号： | UQQ-311/312/313/314 |
| 产品品牌： | 亿科 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2010-11-12 | |
 |
||
详细说明
▲概述

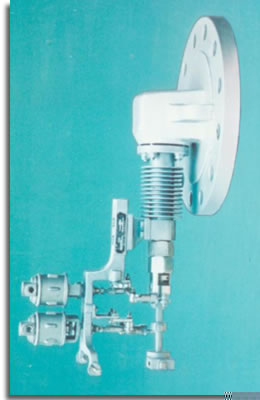

UQQ系列气动内浮球液位变送器是气动单元组合仪表中的一个变送单元。输出为20~100kPa气信号。它可与气动单元组合仪表或电动单元组合仪表组成系统，实现介质液位的自动指示、记录、调节和控制。经气电转换器就能实现与电动单元组合仪表配套。
变送器适用于测量各种介质液位，特别适用于高温、粘稠脏污介质的液位测量。如热重油、沥青、含腊油等。
由于本产品不存在引爆源，故无须采取措施就可用于各种等级的防爆场所。
.
●结构原理
变送器由检测和继动器两部分组成。
以浮球作为测量元件，由浮球、中心轴、平衡锤构成杠杆原理，当液位变化时，浮球位置随之变化，经中心轴传递到四连杆机构，将中心轴的角位移转换成直线位移再传递给继动器动作。
继动器是将液位变化的机械位移量转换为20-100kPa标准气信号的转换机构。
变送器有正作用、反作用、正反作用三种功能。正作用为液位升高输出信号增大；反作用为液位升高输出信号减小；正反作用为一个继动器输出信号随液位升高增大，另一继动器输出信号则反之。改变正反作用只要调整四连杆系统就能实现。
对于不同密度的介质，因浮力不同，只要调整平衡锤和改变滑板位置，就能达到正确测量和调节的目的
●主要技术参数
o 输出信号：20-100kPa
o 测量精度：2.5级
o 工作压力：≤4.0MPa(6.3MPa特殊订货)
o 工作温度：-40-225℃（无散热片）
225-450℃（有散热片）
o 气源供气压力：0.2-1.0MPa
经过滤、减压后的气源压力：0.14MPa±5%
o 被测介质密度：＞0.55克/立方厘米
o 浮球最大运行角：35°
o 信号传递时间：≤5秒（管长60米，内径4mm)
o 耗气量：1.5立方米/h
o 接液材质：20号碳钢；1Cr18Ni9Ti
●特点
o 安装方便、性能可靠
o 耐高温、耐腐蚀
o 适用于各种等级的防爆场所
o 无须保温、加热和冲洗。
●型号、规格
型号 信号形式 工作温度
YUQQ-311 单信号 225-450℃
YUQQ-312 双信号 225-450℃
YUQQ-313 单信号 -40-225℃
YUQQ-314 双信号 -40-225℃
表1
杠杆长度L（mm） 350 500 800 1200 1880
测量范围H（mm） 250 380 560 800 1200
表2
●安装须知
安装示意图见右图
变送器为基地式仪表，直接安装在容器侧壁上。
安装为法兰连接，变送器带凸面法兰（A法兰），用户自配凹面法兰（B法兰）
B法兰制造标准：JB/T82.2-94 DN250,PN4.0凹面法兰（或DN200特殊加工）。
变送器安装结束后，应与容器一起进行耐压试验。
●使用须知
变送器安装结束后，投入运行前，请详
阅变送器使用说明书（随变送器附带）。
●订货须知
订货时请提供下列数据：
产品型号、规格及测量范围
介质工作温度、压力及介质密度。
是否要附件配套（B法兰，螺栓，垫片）
材质要求
