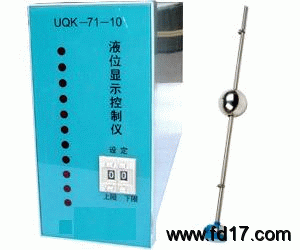

产品型号： | UQK-71（86）系列 |
| 产品品牌： | 亿科 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2010-11-12 | |
 |
||
详细说明
一、主要用途
UQK-71（86）型液位显示控制仪（含仪表和传感器）能广泛用于石油、化工、环保、高层建筑的供水、消防、排污系统等场合。对开口、密封容器地下水池、槽、露天水柜、箱等的介质液位在仪表控制室内进行显示、报警、控制。检测控制介质为水、油、碱、酸等导电及非导电体，并能任意将液位控制在某一范围内。控制仪还外接就地显示表供现场显示，传感器还可制成防爆型以应用于易爆场合。
二、原理与结构
传感器中排列着一组感簧管，当装有磁钢的浮球随液变化而上下浮动时，使相应位置的干簧管动作，从而传感器输出阻值发生变化。仪表面板上对应于液位高度而产生数字变化。面板上控制液位高度的开关可预先任意设定液位的控制范围。液位到达设定点高度时，显示表发出触点信号控制液位或报警。
三、技术参数
1、传感器
传感器材质
介质压力（Mpa）
温度℃
测量范围H(mm)
1Cr18NiTi(G)
（GX）
2.5,1.6,0.6,0.25
-40～150
0～12米
F46(F)
2.5,1.6,0.6,0.25
-40～150
0～12米任意选用
P.V.C（S）
0.6,0.25
-40～150
0～6米任意选用
介质密度：≤0.45g/cm3
介质粘度：≤1st[(1/10000)m2/S]
联接法兰标准：JB/T82-1-94 Dn150 PN2.5,1.6,0.60,0.25MPa(G x 型为DN40) 其它法兰如GJ、GB、
ANSI等请设计部门或用户注明防爆标志；隔爆型d II BT5，本安型ibCT1～6
2、显示表
功能
2点显示
4点显示
10点显示
50点显示
100D
数字显示
报警
声光
声光
灯光
灯光
灯光
灯光
控制
／
／
任意
任意
任意
任意
电源及触点容量：220VAC 0.5A
消耗功率：6W
显示颜色：液位量和绿色，控制器报警红色
电气接口：内螺纹M20 x 1.5
外形尺寸：80×160×200mm
四、安装接线
1、传感器安装：
2、显示表接线：
