产品型号： | YK-FT200系列 |
| 产品品牌： | 亿科 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2010-11-11 | |
 |
||
详细说明

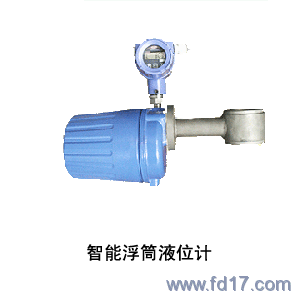

YK-FT201智能浮筒液位计介绍
一、概述
YK-FT201浮筒液位计是依据阿基米德浮力定律和磁耦合原理设计而成的液位测量仪表，具有液晶或指针式现场显示。配有HTD磁测变送器、KINAX 5W1（3W2）旋转角变送器和TG22限位开关的仪表，可以实现4～20mA标准模拟信号输出及两点报警控制。由于测量系统与显示转换部分的相互隔离设计，使得本仪表具有良好的防护性能和极高的可靠性，特别适用于高温、高压场合。另外，为了安装方便，YK-FT201系列浮筒液位计提供了内浮筒和多种外浮筒形式可选择。YK-FT201系列浮筒液位计可广泛应用于石化、冶金、能源、食品、制药、水处理等行业对液位或界位的测量与控制。
二、特点
●非接触磁藕合传递
●适于高温高压场合
●多种安装方式可选
●可测量液位与界位
●具有本安及隔爆性能
●连续测量及报警控制输出
三、原理
YK-FT201系列浮筒液位计由以下四个基本部分组成：指示器、磁钢室、弹簧和浮筒。浸在被测液体内的浮筒受到垂直方向三个力的作用，它们是向上的浮力和弹力、向下的重力。当这三个力达到平衡时，浮筒就静止于某一位置。当液位的位置发生变化时，浮筒所受到的浮力即作相应改变，这样浮筒受力的平衡状态被打破，弹簧的伸缩使浮筒位置发生变化，从而达到新的平衡，这样弹簧伸缩就引起与其刚性连接的磁钢室内磁钢的位移，通过磁藕合转换成指示器内的指针指示，从而使指示器指示出液位的变化。
四、技术参数
壳体：压铸铝合金，表面喷涂环氧树脂粉末
测量范围：0.3～6m
浮筒：φ20～φ40mm1Cr或0Cr不锈钢
精度：1.5%FS
弹簧：进口弹丝SUS304或SUS316L
工作压力：4.0MPa,最大32MPa
连接法兰：内浮筒：DN50 PN4.0 DIN2501
电源电压：24VDC(范围12～33VDC)
外浮筒：DN40 PN4.0 DIN2501
引线螺纹：M20×1.5或PG11
稳定性：0.2%FS/年
介质温度：-40℃～+300℃
介质密度：400～2000kg/m3
防护类别：IP65
介质密度差：＞100kg/m3（界面测量）
YK-FT208系列智能浮筒液位计介绍
YK-FT208浮筒液位计是进一步智能改进型浮筒液位计，突出以下特点：
一、主要特点
● 双行液晶数字显示
● 耐高温高压、抗振性能好、质量稳定、性能可靠。
● 采用系列化设计，多种安装方式，实用面广，可装于各种储罐和过程罐，各种常压罐和压力容器。
● 智能化结构设计，具有参数设定、标校及故障提示功能。
● 标准的二线制4～20mA输出，无需专用二次仪表，并可与计算机联接。
● 具有上、下限报警功能（可选），经触点容量放大后，可控制泵或其它联锁机构。
● 具有温度补偿和软件修正功能。
● 具有去零功能及中间点标校功能。
二、主要技术参数
● 测量范围:0.3～6m（特殊尺寸可订购）
● 精度等级:0.5、1.0
● 输出信号:4～20mADC二线制
● 供电电压:12～36V DC
● 电池型：采用一节3．6V@7.5AH锂电池，可连续使用三年以上。
● 公称压力:最大16MPa（特殊规格可订购）
● 环境温度:－40℃～85℃（液晶不会损坏）液晶正常工作@-30℃～80℃
● 工作温度:－40℃～100℃（无散热片）
100℃～450℃（带散热片）
● 介质密度:液位p≥0.4g／cm3
界位p1－p2≥0.1g／cm3
● 接液材质:测量室为碳钢或1Cr18Ni9Ti其余为1Cr18Ni9Ti
● 外壳材质:铸铝
● 连接法兰:内浮筒DN50 PN4.0法兰标准DIN2501
外浮筒侧法兰DN40 PN4.0 主体法兰DN50 PN4.0 法兰标准DIN2501
特殊型:由用户选择
● 电缆接口:M20*1.5（内螺纹）
● 防护等级:IP65
● 负载特性:最大负载电阻＝50*（电源电压－12）Ω＝600Ω@24V DC
● 上、下限报警点输出形式：集电极开路形式，最大输入电流100mA，最大开关电压30VDC。
● 防爆形式、防爆标志、防爆合格证编号:
防爆形式 防爆标志
本质安全型 iaⅡCT5
隔爆型 dⅡBT6
