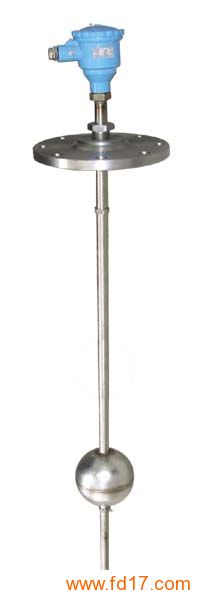

UQK-71系列导杆式浮球液位控制器
□ 概述
UQK-71系列导杆式浮球液位控制器，广泛用于民用建筑用水 池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内 开口或密闭储罐，地下池槽中各种液位的液位测量，被检测的介质 可分水、油、酸、碱、工业污水等各种导电及非导电液体，本控制 器可对液位进行自动控制。
□ 型号说明
结构形式
（型号）
结 果
功 能
a
一只常开干簧（上位）
一只常闭干簧（下位）
高水位开泵
低水位停泵
b
一只常开干簧（上位）
一只常闭干簧（下位）
高水位开泵
低水位停泵
c
一只常开干簧管（上位）
一只常闭干簧管（下位）
自动控制
d
三只常开干簧
一只常闭干簧
用于上、下位液位控制和高低极限液位报警
e
一只常开干簧
三只常闭干簧
用于上、下位液位控制和高低极限液位报警
f
四只常开干簧管
自动控制
□ 主要技术指标
1、测量范围
G型（不锈钢）≤4m，（4m以上协商解决）
F型（氟塑料）≤4m
2、被测介质温度
国产干簧管－10℃~+80℃，进口干簧管－10℃~+100℃
3、被测介质比重：＞0.7g/cm3
4、工作压力：≤1.6MPa
5、干簧管触点容量：220VAC，1A
□ 工作原理
在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下时干簧管的触点随着发生动作，从而达到控制液位的目的。可驱动泵对液位进行全自动控制
□ 安装和接线
1、 法兰安装G－法兰标准HG20592－97DN150、PN1.6（其它法兰标准协商解决）螺纹安装螺纹尺寸M30×2
2、 传感器与显示仪之间的联接线不能与交流电源同路敷设，因为感应交流电有可能会影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。
3、 传感器装在被测容器上，其安装方法见图二，传感器下端最好与容器底部固定牢。
4、 由于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接后段将焊缝锉平正，并做好水压试验（压力小于0.6MPa）确定不漏方可使用，F型的传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。
□ 订货须知
1、 写明传感器的规格、型号、数量
2、 写明传感器的材质、测量点L1、L2……L3的具体位置及传感器总长，应提供L1、L2……L3触点形式（常开或常闭），如不确定则以常开触点生产。
3、 传感器在安装前须进行检查，用万用表棒接在传感器接线端子，当浮球上下移动时，相应地使干簧管动作。
