产品型号： | UQK-10GSK |
| 产品品牌： | 亿科 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2025-06-14 | |
 |
||
详细说明
一、产品描述
UQK-10GSK干簧管浮球液位控制器主要适用于民用建筑用水 池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液位的液位测量，被检测的介质 可分水、油、酸、碱、工业污水等各种导电及非导电液体，本控制 器可对液位进行自动控制。控制器的接液部分全部采用不锈钢制成，具有较强的耐腐蚀性；控制器的关键元件-磁簧管采用进口原装元件，工作可靠，使用寿命长。
二、工作原理

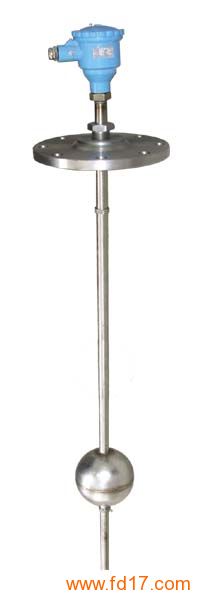

UQK-10GSK干簧管浮球液位控制器由装有磁簧管的不锈钢护管、装有磁钢的浮球、接线室（壳体）组成。当浮球沿不锈钢护管随液位上下移动时，磁簧管在设定点上动作，以此来达到液位控制或报警的目的。控制点可选多点。
三、技术指标
◆ 介质条件：粘度≤0.07pa.s,密度＞0.68g/cm3的各种液体；
◆ 测量范围：≤3000mm,3000mm以上协商定做；
◆ 接点容量：250v.ac/2a；24v.dc/3a；
◆ 工作压力：0～1.6mpa；
◆ 介质温度：-20～150℃；
◆ 环境温度：-20～70℃；
◆ 精 度：±10mm；
◆ 电缆接口：m20×1.5（内螺纹）；
◆ 安装方式：法兰安装；
◆ 接液材质：1cr18ni9ti；
四、安装和接线
1、 法兰安装g－法兰标准hg20592－97dn150、pn1.6（其它法兰标准协商解决）螺纹安装螺纹尺寸m30×2
2、 传感器与显示仪之间的联接线不能与交流电源同路敷设，因为感应交流电有可能会影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。
3、 传感器装在被测容器上，其安装方法见图二，传感器下端最好与容器底部固定牢。
4、 由于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接后段将焊缝锉平正，并做好水压试验（压力小于0.6mpa）确定不漏方可使用，f型的传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。
五、现场安装图 （参照UQK-71，尺寸仅供参考）
1、测量范围
六、订货须知
1、 写明传感器的规格、型号、数量
2、 写明传感器的材质、测量
