详细说明

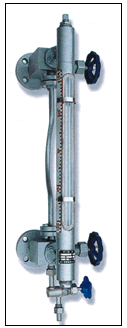

GL系列锅炉水位计
概述 GL系列水位表是保障锅炉安全运行的重要仪表。我司生产的GL系列锅炉用水位计量仪表主要有：GL-B43H型石英玻璃管式水位表；GL-B49H双色水位计；GL-X49H、GL-W40H平板水位计（又称液面指示器）等。特殊要求我公司可按需要制作生产。
（一）GL-B43H石英管式水位表
我司生产的GL-B43H型石英玻璃管式水位表适用于Dg20,Pg100,64Kg/Fcm,最高工作温度T≤450℃之锅炉.
产品结构
管式水位表由上阀（汽阀）、下阀（水阀）、表体、排污阀、平衡管等组成。
上阀和下阀是一快速组合阀，除手动快速全开与全闭外，由于阀体内部各有保险阀座与保险珠一枚，当石英管突然爆破时，保险钢珠在高压汽水的冲击下高速顶向保险座，自动关闭表体的上下通道，直至手动关闭快速阀（上阀下阀）为止，保险珠的复位系通过平衡管取得压力平衡，靠保险珠自重而取得，因此不会出现假水位等不良现象。
主要技术数据
1、公称压力 :1.6～6.4MPa
2、公称通径 :20～25(mm)
3、公称长度 :440～600(mm)
4、介质温度 :≤450℃
5、主要材质 :Q235-A碳钢
(二) GL-B49H 锅炉双色水位计
产品用途及特点
1、双色水位计是目前国内最先进的一次水位仪表，直观、可靠。它用于工业蒸汽锅炉和蒸汽机车锅炉水们显示。
2、产品结构简单合理，冲刷方便。
3、安装和使用不需要任何调整。
4、使用不受水质影响，水汽界面分明。
5、停电时用其它光源照明仍可分清水位。
6、水位计光源灯管寿命长。
主要技术指标
型 号 GL-B49H DN25（mm）
公称压力 1.6MPa 2.5MPa 4.0MPa
试验压力 2.45MPa 3.8MPa 6.0MPa
安装中心距 300、350、440（mm）
视屏高度 165～195（mm）
显示色标 有水是绿色、无水是红色
观测距离 ≤60m
视角范围 20°
主要材质 Q235-A碳钢
电压、功率 交流36±4V，6W
介质温度 t≤250℃
剖面图如下: 外形图如下：
(三)GL-X49H锅炉平板水位计
产品用途
平板水位计（又称液面指示器），它适用于工业蒸汽锅炉和蒸汽机车锅炉及贮集器上作指示液、水位用。
主要技术指标
型 号 GL-X49H DN25（mm）
公称压力 1.6MPa 2.5MPa 4.0MPa
试验压力 2.45MPa 3.8MPa 6.0MPa
保力时间 3Min 3Min 3Min
介质温度 t≤205℃ t≤225℃ t≤250℃
安装中心距 300、350、440（mm）
视屏高度 165～195（mm）
观测距离 15m
介质温度 t≤250℃
主要材质 Q235-A碳钢
1Cr18Ni9Ti不锈钢
剖面图如下: 外形图如下：
GL-W40H-40 锅炉平板水位计
型 号 GL-W40H-40
名 称 锅炉平板水位计
公称压力 2.5～4.0(MPa)
公称通径 25（mm）
公称长度 440（mm）
主要材质 Q235-A碳钢
介质温度 t≤250℃
列车水箱水位型液位计
