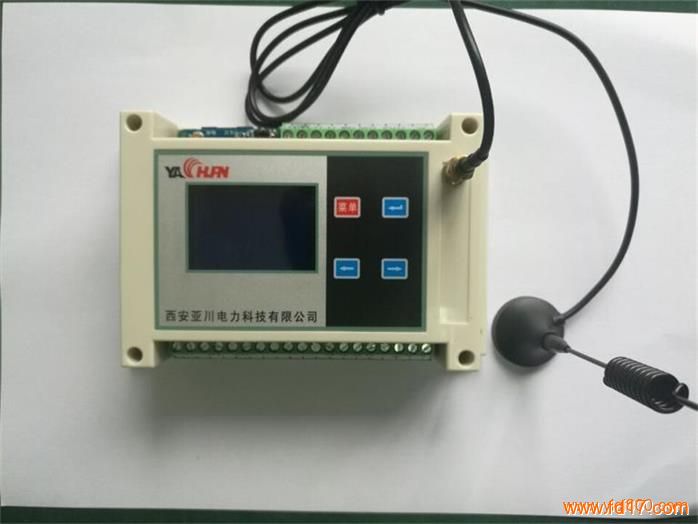

YZ300E电力运维监测装置
一、概述
YZ300E电力运维监测装置用于交流电量综合参数测量的，它可以同时测量三相交流回路的每一相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度等参数及一路漏电流测量。
二、技术指标：
技术参数 指标
输入 网络 三相四线
电压 额定值 AC 220V
过负载 持续：1.2倍 瞬时：2倍/30s
功耗 <0.5VA(每相)
阻抗 >500KΩ
电流 额定值 AC 5A（外配5A/2.5mA互感器）
过负载 持续：1.2倍 瞬时：20倍/1秒
阻抗 <20mΩ(每相)
漏电流 额定值 AC 5A
频率 45～65Hz
输出 通讯 协议 方式 MODBUS-RTU RS-485
波特率 4800、9600、19200
精度等级 电压 电流 功率 频率 功率因数 有功电能 ±0.5%
无功电能 ±2%
供电 ：AC/DC 80～260V 功耗：<10VA
环境 温度 工作温度：-10～60℃
存贮温度：-25～70℃
湿度 ≤95%RH，不结露，无腐蚀性气体场所
海拔 ≤3000m
三、面板说明
1、面板LED灯说明：
1）电源灯：单元通电后，指示灯常亮。
2）通讯灯：表示通讯状态，灯闪烁表示通讯正常，不闪表示没有通讯或不正常。
3）带电灯：表示产品带电。
2、拨码开关说明拨码开关的第一位、第二位、第三位、第四位为地址码，第五位为备用（拨码开关拨到ON为“1”，OFF“0”）
四、通讯部分（通讯协议）
1、概述
单元提供MODBUS-RTU通讯协议，八位数据位，一位停止位，无校验位。每帧数据包裹都包含地址域、功能码域、数据域和校验域。一个数据包裹的最大长度为109个字节。地址域长度为一个字节，内容为从站地址。有效的从站地址范围从1-15。从站如果接收到一帧地址域信息与自身地址相符合的包裹时，应当执行包裹中所包含的命令。从站所响应的包裹中该域为自身地址。
功能码域长度为一个字节，用以告诉从站执行何种操作。单元支持的功能码如下表所列：
功能码 含义 功能
0x03 读取寄存器 获得当前单元内部一个或多个寄存器
0x06 设置寄存器 将指定数值写入单元内部一个寄存器内
数据域的长度不定，根据具体功能而定，数据域的数据采用高位字节在前，低位字节在后。校验域采用16位CRC校验码，发送设备应当对包裹中的每一个数据都进行CRC计算，最后结果存放入校验域中 。接收设备也应当对包裹中的每一个数据（除校验域以外）进行CRC计算，将结果与校验域进行比较，只有相同的包裹才可以被接受。
2、异常响应
如果主站发送了请求一个无效的数据寄存器时，异常的数据响应就会产生。这个异常数据响应由从站地址、功能码、故障码和校验域组成。当功能码域的最高位为1时，说明此时的数据帧为异常响应。下表说明异常功能码的含义：
故障码 说明
02H 接收到非法的寄存器操作或者数据超长
3、读取寄存器
功能码为03H
主站可以读取一个或多个寄存器数值，没有定义的寄存器返回数值为0.
读寄存器格式（主机→单元） 响应格式（单元→主站）
从站地址 1字节 从站地址 1字节
功能码03H 1字节 功能码03H 1字节
开始地址 2字节 字节数（2*寄存器数目） 1字节
寄存器个数 2字节 第一个寄存器数据 2字节
CRC校验码 2字节 第二个寄存器数据 2字节
…………
CRC校验码 2字节
注意：最多一次可以读取52个寄存器数值。
4、设置寄存器
功能码为06H
主站可以设定一个寄存器数值，没有定义的寄存器操作无效。
写寄存器格式（主机→单元） 响应格式（单元→主站）
从站地址 1字节 从站地址 1字节
功能码10H 1字节 功能码06H 1字节
写入地址 2字节 地址 2字节
寄存器数据 2字节 数据 2字节
CRC校验码 1字节 CRC校验码 2字节
5、数据类型说明：
UINT16 无符号16位整数
INT16 有符号16位整数
LUINT32 无符号32位整数
LINT32 有符号32位整数
6、计算因子
由于数值范围的限制，单元的很多数据寄存器都采用了计算因子，这就意味着用户如果要得到真实值，还必须乘上对应的计算因子方可。
例如：功率因数寄存器的计算因子为0.001，此时用户读取的数值为892，则说明当前功率因数为：892×0.001=0.892
7、通讯数值与实际值
为保证仪表在传输数据时保留足够的精度位，单元的某些实时数据寄存器采用了一些特殊的处理方法，如下表所示：
序号 内容 通讯数值 实际值
1 电压 二次侧 通讯数值×计算因子×PT
2 电流 二次侧 通讯数值×计算因子×CT
3 单相功率功率总和电能 二次侧 通讯数值×计算因子×CT×PT
采用二次侧数据传输数值可以最大程度的保留计算精度，用户在处理过程中一定要注意对应的PT和CT比值。
8、通用数据寄存器列表（一次可读取所有41个寄存器）
