产品型号： | |
| 产品品牌： | 顺通 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2014-09-02 | |
 |
||

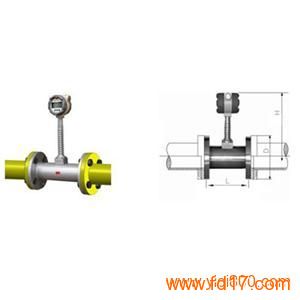

详细说明
涡街流量计是采用成熟可靠的感应压电传感器技术，其根据工况特性需求可以将流速、流量（或将工况温度、压力检测优化一体），充分体现了当今机电一体化产品的高科技性及其性价比。该仪表系统数据处理采用Microchip的MCU技术并结合现代微电子工艺研制开发一种高可靠、准确度高的工业流量测控仪表。广泛应用于封闭管道中蒸汽、气体和液体介质流量的计量。
原理
涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如下图所示，旋涡列在旋涡发生体下游非对称地排列。为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
◆测量介质：气体、液体、蒸气
◆口径规格法兰卡装式口径选择25,32,50,80,100
◆法兰连接式口径选择100,150,200
◆流量测量范围正常测量流速范围?雷诺数1.5×104～4×106；
气体5～50m/s;液体0.5～7m/s
正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
◆测量精度1.0级? 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号4～20 mA,传输距离为1000m
◆仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质不锈钢, 铝合金
◆电源DC24V或锂电池3.6V
◆防爆等级本安型iaIIbT3-T6 防护等级IP65
涡街流量计产品选型
代号
通径
流量范围㎡/h
ST-LU-25
DN25
1~10(液体)
25~60（气体）
蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计
ST-LU-32
DN32
1.5~18(液体)
15~150（气体）
ST-LU-40
DN40
2.2~27(液体)
22.6~150（气体）
ST-LU-50
DN50
4~55(液体)
35~350（气体）
ST-LU-80
DN80
9~135(液体)
90~900（气体）
ST-LU-100
DN100
14~200(液体)
140~1400（气体）
ST-LU-150
DN150
32~480(液体)
300~3000（气体）
ST-LU-200
DN200
56~800(液体)
550~5500（气体）
代号
功能1
N
无温压补偿
Y
有温压补偿
代号
输出型号
F1
4-20mA输出（二线制）
F2
4-20mA输出（三线制）
F3
RS485通讯接口
代号
被测介质
J1
液体
J2
气体
J3
蒸汽
代号
连接方式
L1
法兰卡装式
L2
法兰连接式
代号
功能2
E1
1.0级
E2
1.5级
T1
常温
T2
高温
T3
蒸汽
P1
1.6MPa
P2
2.5MPa
P3
4.0MPa
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢
B2
碳钢
