产品型号： | |
| 产品品牌： | 顺通 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2014-09-02 | |
 |
||
详细说明

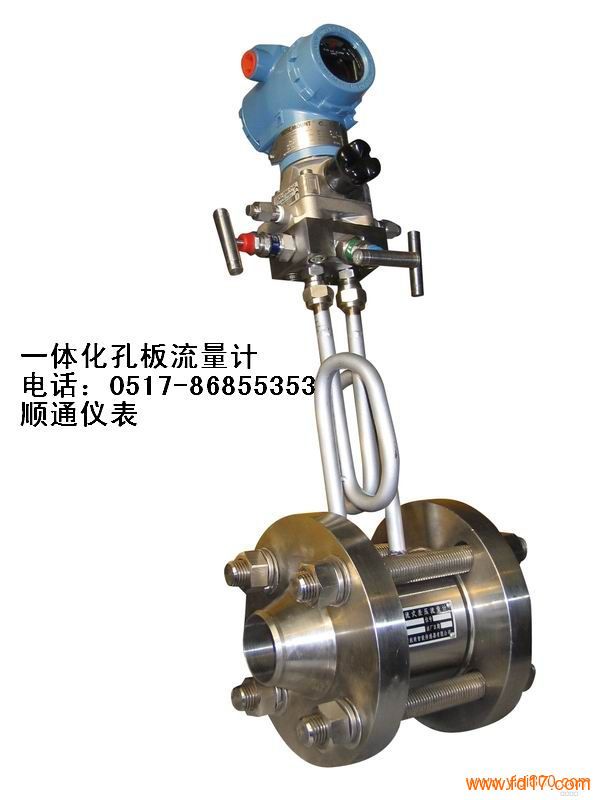

孔板流量计节流装置组成
1. 节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
2. 取压装置：环室、取压法兰、夹持环、导压管等
3. 连接法兰（国家标准、各种标准及其它设计部门的法兰） 、紧固件。
4. 测量管
节流装置适用范围及有关技术指标
节流件名称 适用管道
（DN mm） 适用直径比B（d/D） 应用特点 流出系数不确定度Ec% 设计标准
角接取压标准孔板
环室式 50－500
50－500 0.2－0.75
0.2－0.75 适用于清洁介质其中GD结构适合高温高压条件下流量的测量 0.6－0.75% ISO5167
GB/T2624－93
夹紧环式 50－500 0.2－0.75 易于清除污物，可用于不太清洁流体流量的测量
斜钻孔式 450－1000（3000） 0.2－0.75
法兰取压标准孔板 50－1000 0.2－0.75 易于清除污物，适用于各种介质
0.6－0.75% ISO5167
GB/T2624－93
径距取压标准孔板 50－1000 0.2－0.75
角接取压标准喷嘴
（ISA1932喷嘴） 50－500 0.3－0.8 压损小，寿命长，尤其适用于蒸汽流量测量 0.8－1.2% ISO5167
GB/T2624－93
长径喷嘴 50－630 0.2－0.8 压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 2.0% ISO5167
GB/T2624－93
经典文丘利管 机械加工式 100－800 0.2－0.8 压力损失小，所需直管段小于孔板、喷嘴 1.0% ISO5167
GB/T2624－93
粗焊铁板式 200－1200（2000） 0.4－0.7 1.5%
文丘利喷嘴 65－500 0.316－0.77 同上 1.2－1.75% ISO5167
GB/T2624－93
1/4圆孔板 25－150 0.245－0.6 适用于低雷诺数 2.0－2.5% DIN BS
锥形入口孔板 25－250 0.1－0.316 同上 2.0% BS
圆缺孔板 50－1500 0.32－0.8 适用于赃污，有气泡析出或含有固体微粒的流体测量。 1.5% DIN
偏心孔板 100－1000 0.46－0.84 1－2% ASME
小孔板 12.5－40 0.2－0.75 适用于小管道流量测量 0.75% ASME
透镜式孔板 12.5－150 0.2－0.75 适用于高压常温小管道流量测量 0.6－0.75% ISO5167ASME
端头孔板 大于等于15 0.2－0.62 1.5－2.0%
双重孔板 25－400 0.2－0.8 适用于大流量测量
限流孔板
名称 型号 取压方式 公称管径（mm） 公称压力（MPa） 执行标准（结构）
标准孔板 LGB 角接（环室取压） 50～400 小于10 GB2624 K07（兰化）DG
LGB-Z 角接（钻孔取压） 400～2000 小于1.6
LGB 环室（八槽） 50～400 小于32 流量测量手册
LGB 环室（无法兰焊接式） 50～275 小于28.22 流量测量手册DG0711～0718
LGB-F 法兰取压 50～800 小于2.5 GB2624 K06（兰化）
LGB-F 法兰取压 50～400 4.0～40 GB2624 K06（兰化）石化
LGB-J 径距取压 50～760 小于10 GB2624
标准喷咀 LGP 角接（环室取压） 50～400 小于10 GB2624
流量测量手册
LGP-Z 角接（钻孔取压） 400～500 小于1.6
LGP 环室（八槽） 50～300 小于32 流量测量手册
LGP 环室（高压透镜垫式） 15～150 小于32
LGP 环室（无法兰焊接式） 175～350 小于17.36 DG 0702～0710
长径喷咀 LGC-J 径距取压 50～630 小于16 GB2624
1/4圆孔板 LGH 角接取压 50～260 小于10 GB2624
流量测量手册
LGH-F 法兰取压 50～200 小于6.4
文丘里喷咀 LGL 角接取压 65～500 小于2.5
文丘里管 LGW 特殊取压 50～1200 小于2.5
双文丘里管 LGW-S 特殊取压 小于1000 小于0.6
小管径孔板 LGX 角接取压 12～40 小于6.4 K07（兰化）
LGX-F 法兰取压 12～40 小于6.4 企业标准
高压透镜垫 LGT 角接取压 50～150 小于32 流量测量手册
圆缺孔板 LGQ 角接（环室取压） 100～400 小于1.6
LGQ-Z 角接（钻孔取压） 400～1000 小于1.6
LGQ-F 法兰取压 100～350 小于6.4
双重孔板 LGS 角接取压 100～400 小于6.4
偏心孔板 LGN 角接取压 100～1000 小于6.4
限流孔板 LG-XL 10～300 小于6.4 企业标准
锥形入口孔板 LGR 角接取压 25～1000 小于10 GB2624
机翼测风装置 LJY 特殊取压 少于1000 小于0.6 企业标准
注意事项
◆安 装
▲可水平、垂直或倾斜安装，应保证管内充满液体。
▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
▲引压管路安装应符合标准规定的规范。
◆订货须知
订货时请详细提供以下数据：
（1）被测介质
（2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度
（5）管道材质、内径、外径
（6）允许压力损失
（7）取压方式
（8）现场管道敷设情况和局部阻力件形式
安装现场
