产品型号： | zk-LZ |
| 产品品牌： | 中控 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2010-06-22 | |
 |
||
详细说明

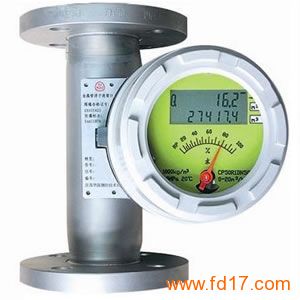

金属管浮子流量计
一、金属管浮子流量计概述
LZ系列金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计，因其具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
LZ系列金属管浮子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型，按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要示分类，又可分为普通型、本质安全型、隔离防爆型三种。
LZ系列金属管浮子流量计采用了国际先进的 Honeywell无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统，可实现液晶指示、累积、远传输出（4-20Ma）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有及高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、多参数标定、掉电保护等到特点。
LZ系列金属管浮子流量计的设计制作还考虑了用户工艺流向要求，有ZK50垂直安装式、ZK51上进下出安装式、ZK52侧进侧出安装式、ZK53底进侧出安装式、ZK54螺纹连接式、ZK56R/L水平安装式等安装方式可选。
二、金属管浮子流量计结构原理
LZ系列金属管浮子流量计由二部分组成：
传感器???测量管及浮子；
信号变送器???指示器；
传感器的触液材质有四种：不锈钢、哈氏合金、钛材、不锈钢衬PTFE；用户可根据不同的角液材质，来满足工艺的耐压及介质防腐的需要。根据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。 流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时，浮子即相对而言静止在某个位置，这个位置随浮子与锥管的环面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。
