详细说明

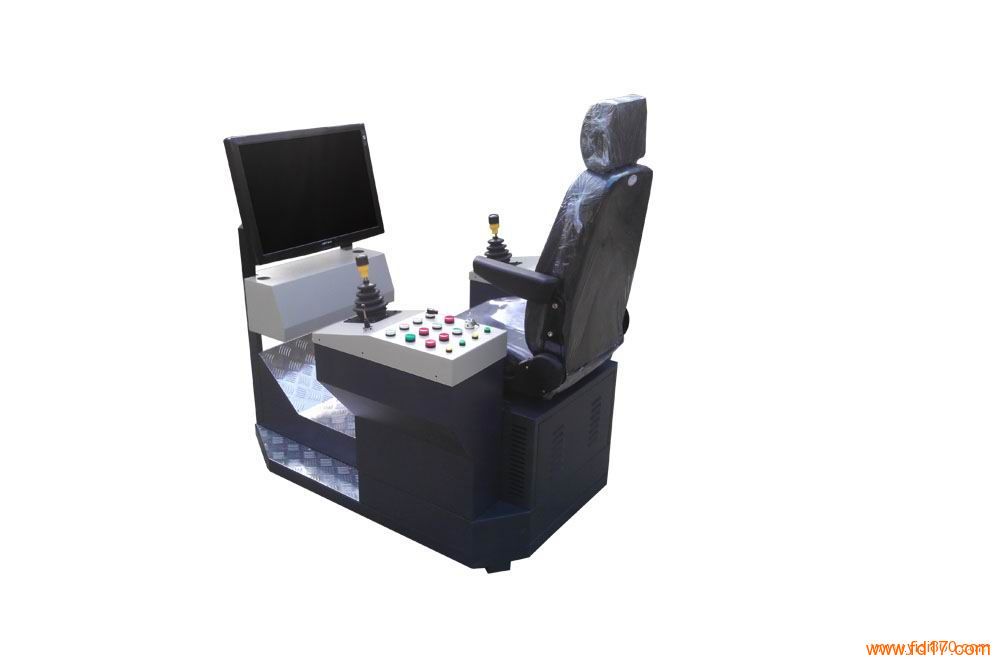

门座式起重机操作教学仪
1概述
门座式起重机操作教学系统包括基本实操考核仿真、实训练习操作、司机室环境模拟等，具备门座式起重机理论教学、实操教学与考核功能。软件系统设计合理、逼真性强、数据传输快、互动能够准确快速的反应，软件有较高的稳定性和可扩展性。不仅适用于学员教学及考核使用，而且适用于一线生产操作人员的学习及培训使用。
2 系统组成
软件系统：软件系统包括实操考核和学员练习。
硬件系统：硬件系统为实操教学仪机体、控制系统、显示系统和计算机主机设备。
虚拟场景与硬件系统互动，硬件相应的控制动作在虚拟场景中实时展现，虚拟场景动作与硬件控制相符。
3门座式起重机操作教学仪模拟技术参数
系统名称 功能要求 详细技术要求
软件系统 理论学习 教学系统中具有文字教学、视频教学，机械构造。
学员练习 1、吊物练习：学习者可以在此场景下进行门座式起重机起吊物体练习，进入工作状态，在规定的时间内，对门座式起重机进行模拟控制，模拟实际工作中的步骤，对于违规操作进行警告。
2、抓斗练习：学习者可以在此场景下进行门座式起重机抓斗装卸练习，进入工作状态，在规定的时间内，对门座式起重机进行模拟控制，模拟实际工作中的步骤，对于违规操作进行警告。
3、考核练习：学习者可以在此场景下进行门座式起重机考核项目进行练习。场景分为取证考核和审证考核练习，让学员在正式考核前对考核场景进行熟悉，反复练习。
实操考核 考核系统中具有打分、计时、考核项目选择、详细的操作记录查询等。
1、 考核场景以三维的形式表现
2、 以司机的角度1:1比例对考核真实场景及考核环境进行模拟
3、 具备以下考核项目：
取证考核：圆钢由A处吊起，依次通过全部框架（5个），放入B处。运行途中不准打倒车；
审证考核：将水桶由A处吊离地面，按线路绕过12个标杆，行至B处上方下降，一次放入B圆内，在将水桶由B处吊起，先后放入C圆、A圆内为止。放入 C圆、A圆的下降途中各准许停顿一次。
理论考试：以试题的形式考查学员对门座式起重机掌握程度。
4、 场景中各个动作与真实相符，如：起重机绳索的摆动、物体之间的碰撞等具有相应的物理模型来实现。
学员可以自由练习以上考核项目
硬件系统 1、 按照真实的司机室进行模拟，实现对应于真实司机室基本功能模拟
2、 具备真实门座式起重机基本功能，如：
起重机左右行走
起重机的旋转
起重机吊臂的变幅
吊钩的上升下降
吊钩起吊物体
抓斗的打开、闭合
起重机绳索的缩短伸长、摆动等
3、 教学仪选用市场上通用主流设备
4、 主要技术参数
输入电源：单相～220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
功率：≤300w
重量（参照）：130kg
外形尺寸（参照）：1300×1050×1400
5、 计算机配置
Windows XP系统
CPU E6600
内存 2GB
硬盘500G空间
显卡 AMD 6450系列独立显卡1024MB显存空间
4 非功能性要求
4.1技术及设计先进性要求
系统针对先进生产工艺和设备系统作为模拟对象，操作环境逼真，整个系统合理且易于维护，便于学员培训和考核；以三维仿真为主，以动画、视频和丰富的题材为辅助教学。
4.2系统稳定性要求
系统模块之间能够稳定运行，系统结构稳定
4.3性能要求
系统运行速度快，操作室操控能够快速反应到虚拟界面。系统FPS能达到60帧以上，延迟不超过1s。
