详细说明

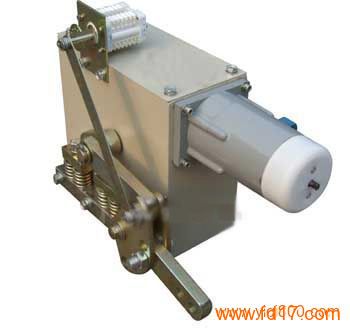

户内开关电动操作机构
CJY型系列电动操动机构属户内产品，供操作高压隔离开关之用。可进行远程控制，也可就地用于电动操作及和手动操作。手动与电动操作之间有闭锁装置，以实现手动操作与电动操作之间、及手动与隔离开关之间的电器联锁。可装于开关柜内，也可落地安装。该机构具有体积小，重量轻，噪声小，结构简单，检修方便等特点。
2 型号及技术参数
2.1 型号说明
Ⅰ（扭矩为450N.m），Ⅱ（扭矩为750N.m），Z（隔离开关操作侧在左），Y（隔离开关操作侧在右）
2.1 海拔高度：随所配的隔离开关；
2.2 环境温度：-40℃~+40℃；
2.3 相对湿度：随所配的隔离开关；
2.4 无频繁剧烈的振动；
2.5 无腐蚀性气体或盐雾、灰尘及其他爆炸性、请实行物质；
2.6 电源电压变化范围：额定电压的85%~110%。
3.技术参数
名称
CJYZⅠ、CJYYⅠ
CJYZⅡ、CJYYⅡ
机构主轴转角
180°
180°
机构输出臂转动角度
90°
90°
电动机功率（kW）
0.36
0.72
额定输出扭矩（N.m）
450
750
分、合闸线圈控制电压(V)
DC220、AC220
DC220、AC220
电机电压（V）
DC220、AC220
DC220、AC220
电动机额定电流（A）
2.7
5.2
分、合闸时间（s）
2.4
3.4
机构重量（kG）
配套产品（参考）
GN22-12/2000~4000
GN25-12/2000、3150
GN16-40.5/2000
GN27-40.5/2000、3150
GN30-12/2000~4000
GN22-12/5000~8000
GN27-40.5/4000
配套产品主轴转角
GN22-12/2000~8000(不包括5000) 89°
GN22-12/5000 76°
GN25-12/2000、3150 83°
GN30-12/2000~4000 85°
GN16-40.5/2000 80°
GN27-40.5/2000~4000 80°
4结构与动作原理
4.1产品结构
本产品由机械传动系统、电器控制系统及箱体三部分组成。外形及内部结构图见图一、图二，电气原理及控制线路图见图三、图四、图五。
4.1.1机械传动系统由电动机驱动蜗轮蜗杆减速装置，蜗轮主轴带动四连杆机构，通过拐臂输出力距。机构设有分、合闸终点限位开关及机械限位装置、缓冲装置，使机构输出拐臂的转角限制在准确位置。该电动机构拐臂输出角为90°.
4.1.2电器控制系统由按钮、接触器、熔断器、行程开关、辅助开关、转换开关及接线座等组成。通过控制电动机正、反转，实现机构的分、合闸操作，并可实现就地操作和远程操作以及实现与断路器等设备的电器联锁和信号指示等。
