产品型号： | AV4022 |
| 产品品牌： | 东方佳讯 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 山东 青岛市 | |
| 发布日期： | 2014-08-28 | |
 |
||
详细说明

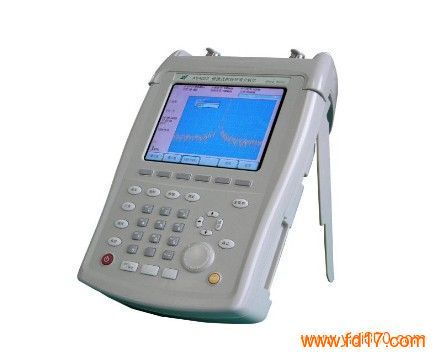

AV4022型便携式射频频谱分析仪采用坚固的手持式机箱，具有体积小、重量轻、方便携带、界面友好以及操作简单等特点。通过采用全锁相合成本振发生技术，保证了其在大扫宽下测量信号频率的准确性，内置大容量存储器，可存储多达100条迹线。大容量可充电电池组提供超过4小时的工作时间，适合测试环境比较特殊的、复杂的现场测试。该产品主要应用于通讯设备的研制、维修维护等各个环节，以及频谱监测和管理部门进行频谱的监测和管理。
主要特点q1444317052：
● 体积小、重量轻、方便携带
● 中英文菜单，易于使用
● 可电池组供电，方便野外使用
● 机内提供大容量存储器
● 智能的电池电量管理功能，电量低于5% 自动关机
● 提供的PC机主控软件可实现测试数据的管理和存储
利用AV4022便携式射频频谱分析仪可实现快速、高效以及经济性的信号侦测和测量，无论是在实验室还是在野外，AV4022都能轻松应付。
● 体积小、重量轻、方便携带
不足3公斤的重量能够满足野外测量的需要，其特有的把手可实现更为方便的测量,还可将AV4022挂在固定物上，方便在半空中测量。
● 中英文菜单，易于使用
机内有中英文两种菜单，一键切换，非常方便。
● 可电池组供电，方便野外使用
容量为4800mAH的可充电电池组能满足用户连续4小时的测试需求。
● 提供的PC机主控软件可实现测试数据的管理和存储
A4022便携式射频频谱分析仪具有9芯串口通信接口，通过使用随机附送的串口通信电缆(附件)可方便地与PC机主控软件通信并传输数据文件。
● 机内提供大容量存储器
机内提供的大容量存储器可存储多达100条测试迹线，满足用户在野外测量时存储迹线的要求。
● 智能的电池电量管理功能
智能的电池电量管理可以延长电池的一次充电使用时间，当电池电量少于5%时，AV4022将自动关机。
典型应用：
在频谱监测和管理部门对频谱的监测和管理中，AV4022型便携式射频频谱分析仪能够快速测试突发的射频信号，同时，利用随机附 送的软件还可浏览测试曲线及对测试曲线进行管理和打印。
技术规范：
型号
AV4022
频率范围
9kHz～3GHz
参考频率
标称频率：10MHz
初始频率误差：±2×10-6(25℃)
老化率：±1×10-6/年
温度稳定性：±5×10-6(0～50℃，相对于25℃)
频率读出准确度
频率读出准确度＝(频率读数×频率参考误差+0.5%×跨度+20%×分辨带宽)
扫频宽度
10k～3GHz 或 零扫宽
分辨率带宽
100Hz～1MHz(以1、3、10步进)
视频带宽
10Hz～1MHz(以1、3、10步进)
噪声边带
<-75dBc/Hz(载波1GHz，频偏30kHz)
<-85dBc/Hz(载波1GHz，频偏100kHz)
<-110dBc/Hz(载波1GHz，频偏1MHz)
杂散响应
<-45dBc
剩余响应
<-80dBm (10MHz以上)
显示平均噪声电平
100～500kHz ≤-95dBm(典型值-100dBm)
＞500kHz ≤-107dBm(典型值-110dBm)
总电平不确定度
±3dB
频率响应
±1.5dB
显示线性度
±0.7dB(0～-30dBm) ±1.0dB(-30～-50dBm)
分辨带宽转换不确定度
1.2dB
输入端口驻波比
优于2:1
扫描时间
全扫宽：>1s(RBW为1MHz，检波模式为正常检波)
零扫宽：>64us
功耗
<28W(对电池充电) <15W(不对电池充电)
供电方式
直流、可充电电池
电池工作时间
约4小时
输入接头
N型阴头，阻抗50W
外形尺寸
长´宽´高=308´195´134(mm)
重量
2.5kg
