产品型号： | LF |
| 产品品牌： | CISSON/鑫晟中国 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 通州区 | |
| 发布日期： | 2014-09-04 | |
 |
||
详细说明

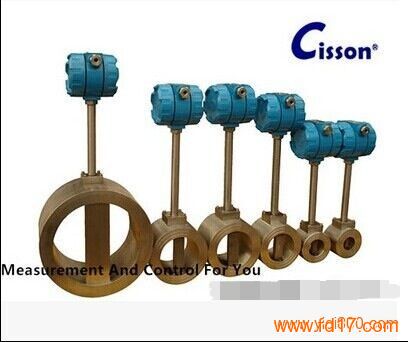

LF系列涡街流量计在测量流体的测量管中设置一个梯形漩涡发生体，漩涡发生体两侧就会交替产生漩涡，漩涡频率与流速有关，其规律已由卡门涡街原理阐述。采用压电传感器或差动电容传感器检测出漩涡频率，对频率信号进行转换后，输单片机作运算处理，可作出流体的流量和累积总量的现场显示，并可输出与流量成比例的脉冲信号、4～20mA电流信号，具有HART协议通讯功能。
此流量计被广泛用于蒸汽流量的过程控制中。
主要技术指标:
1． 测量介质：液体、气体、蒸汽。
2． 测量范围：详见流量表。
3． 测量精度：标准型；
液体：指示值的± 1.0%
气体：指示值的± 1.0%（速度为35m/s 以下）
蒸汽：指示值的± 1.0%（速度为35m/s～80m/s）
测量精度：特殊型；液体：指示值的± 0.5%
4. 重复性：指示值的0.2%
5. 流体温度：
标准型；-40℃～+160℃
高温型；+280℃
6. 额定压力等级：:DN15～DN200 PN4.0MPa
DN250～DN300 PN2.5MPa
7. 安装形式：一体型法兰连接、一体型卡装。
8. 环境温度：-20℃～+60℃
9. 环境湿度：≤ 85%RH
10. 电源电压：24V DC ± 10%
11. 输出信号：二线制；4-20mA(24V DC)。
12. 材质：
指示器壳体；SUS304。
主体、旋涡发生体SUS304、SUS316、SUS316L
Ti、1Cr18Ni9Ti、 0CR18Ni12Mo2Ti、00Cr17Ni14Mo2
13. 电气接口螺纹：M20x1.5
14. 防护等级：I P 6 5 。
15.电气防爆等级：本质安全型:ExiaIICT5
