产品型号： | CYB31F |
| 产品品牌： | 新敏 | |
| 产品价格： | 550元/个 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2018-01-30 | |
 |
||
详细说明

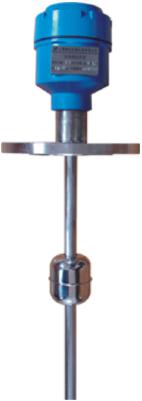

CYB31F浮球液位变送器
概述
CYB31F浮球液位变送器是将磁性浮球随液位变化的位移量转化成模拟线性的4~20mA标准信号输出,变送器电源24VDC,二线制工作形式。具有工作稳定可靠,无须调整等特点。适用于工矿企业及各种排水工程的在线测量及控制。
主要技术指标
测量精度 ：+1cm;±2cm
测量范围：0~300 mm 至0~6000 mm
介质密度 ：≥0.45g/cm3
介质粘度：≤0.02Pa.S(介质工作温度下)
工作温度 ：0~+80 ℃
工作压力：0.6,1.0,2.5 Mpa
连接法兰尺寸：DN50~DN200
出厂法兰标准：HG 20592~20635-1997
环形浮子尺寸：ф40~160mm
电缆进口螺纹：M20×1.5
输出信号：4~20mA DC
工作电源 ： 24V DC
传输距离 ：1000m
结构示意图（架装式）：
注：对于架装式安装位置应尽量远离进、
出液口，必须垂直安装。
调试
出厂前已经调试完毕。如有偏差请按照
以下步骤进行调试：
在模块接线排负极上串接万用表，
并把万用表调至毫安档。
确定传感器的零位、满度位置。
(球中心线为基准）
将浮球置于零位位置，万用表应显示4mA,
如有偏移，那么需要对零位电位器进行微
调直至万用表显示4mA；同样，将浮球置于
满度位置，万用表应显示20mA，如偏移20mA，
那么需对满度电位器进行微调，直至万用表显示20mA；这样反复上述步骤数次，直到数值正常显示4-20mA，调试完毕。
