产品型号： | ZMF |
| 产品品牌： | 信合 | |
| 产品价格： | 1000元/台 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2020-10-13 | |
 |
||
详细说明

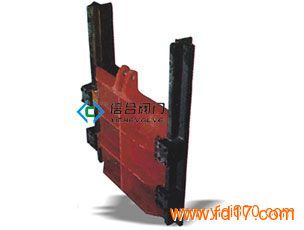

一、 铸铁镶铜方闸门范围：
铸铁镶铜方闸门又名铸铁方闸门，方闸门，主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。
二、铸铁镶铜方闸门产品概述：
1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
4.品种规格齐全，适应性广。
5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。
三、铸铁镶铜方闸门主要技术性能参数：
1.型号与规格：
方闸门：明杆式 ZMF DN200～DN2500mm
2.铸铁镶铜方闸门主要性能指标：
a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10
e）安装位置：正常状态下正向迎水、处于铅垂状态。
f）最大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m
g）启闭速度：不小于0.2m/min，不大于1.5m/min。
h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
四、铸铁镶铜方闸门主要外形连接尺寸： 单位：mm
型 号
通径 D
A
B
E
H
b
φd
ZMF -300
300×300
425
145
55
600
20
φ20
ZMF -400
400×400
550
150
60
885
20
φ20
ZMF-500
500×500
615
195
70
1000
30
φ25
ZMF -600
600×600
720
205
83
1200
30
φ25
ZMF -700
700×700
848
236
91
1400
30
φ25
ZMF -800
800×800
945
265
110
1600
30
φ30
ZMF -900
900×900
1100
290
145
1600
30
φ30
ZMF -1000
1000×1000
1200
325
155
1700
35
φ30
ZMF-1200
1200×1200
1400
360
170
2335
40
φ30
ZMF -1400
1400×1400
1630
420
200
2720
40
φ35
ZMF -1500
1500×1500
1750
450
215
2900
40
φ35
ZMF -1600
1600×1600
1870
480
230
3100
40
φ35
ZMF -1800
1800×1800
2025
520
250
3356
40
φ35
ZMF-2000
2000×2000
2220
570
270
3680
50
φ40
ZMF -2200
2200×2200
2440
626
300
4040
50
φ40
ZMF-2500
2500×2500
2740
700
340
4580
50
φ40
六、铸铁镶铜方闸门订货须知：
1、①产品名称与型号②方闸门口径 ③方闸门材质及丝杆长度
2、若已经由设计单位选定的方闸门型号，请按方闸门型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的信合阀门专家为您审核把关。
