产品概述：

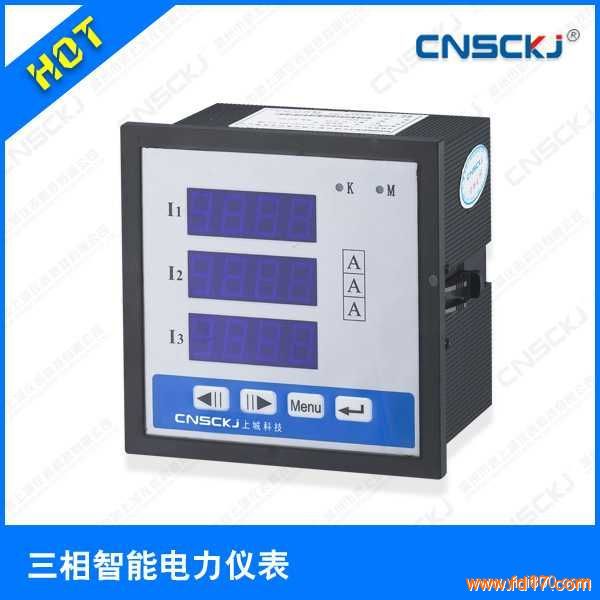

多功能电力仪表能够高精度测量三相电网系统中常用的电量参数：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能，无功电能，并带有通讯接口和两路电能脉冲。能够完成电量测量、电能计算、数据显示、采集及传输，可广泛应用于变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。可实现LED/LCD现场显示。
产品特点：
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
显示：LED数码管显示或STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出（脉冲常数8000imp/kwh）
扩展：可直接从电流、电压互感器输入信号，现场可编程设置输入参数变比
用途：可用于不同开关柜，进线、母线以及重要配出回路
技术参数：
(a) 电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护建议使用接线排。
(b) 电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或都短接二次回路，为便于维护建议使用接线排。
(c)  要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
(d)仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中性线的情况下使用三相三线方式，在有中性线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT。
    注意：仪表内可设置两种线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。具体接线方式、脉冲常数等技术参数发产品随机接线图为准。
选型应用：
订货示例
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容
例1：型号：PD197E-9S4             例2：型号：PD197E-2S9
     输入：10kV/100V 200A/5A           输入：AC380V 300A/5A
 电力网络：三相三线                电力网络：三相四线
     输出：两路脉冲                    输出：两路脉冲
     通讯：RS485/MODBUS-RTU            通讯：RS485/MODBUS-RTU
                       （未作说明则按默认设置出厂）
