产品型号： | SZR-TD3955 |
| 产品品牌： | 思众 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-07-08 | |
 |
||
详细说明

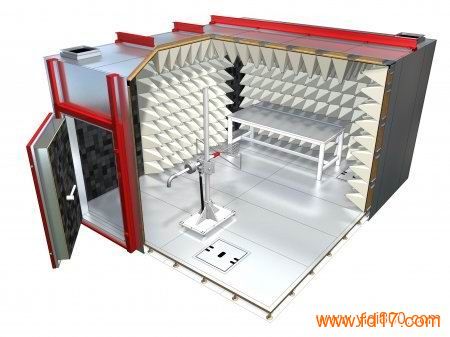

SZR-TD3955 3米法电波暗室天线测量系统是一套基于远场测试理论，集成数据获取，数据处理和数据的可视化变换的自动化测试系统。支持无源（效率）测试和有源（TRP、TIS）测试的多种制式（GSM/GPRS/DCS/WCDMA/CDMA/CDMA-EVDO/TD-SCDMA/LTE/WIFI/GPS等制式）的通信系统终端测试，需配套改制式的测试仪器。主要工作频率为700MHz~6GHz.
整个测试系统由主要由微波暗室，测试仪器，转台及控制系统组成，微波暗室实现远场测试及无回波空间的模拟，测试仪器用来实现相关射频参数的测量，转台主要承载待测物体做二维或三维转动，控制系统以计算机为中心实现对测试仪器和转台的控制从而实现自动化测试的目的。
本EMC测试场地- 3米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。 整个的系统具有多功能用途，覆盖国际、欧洲、美国和各国的标准。
本场地在3米法的测试距离里能够测试电信设备、家用电器、汽车元件、工科医设备 (ISM)以及信息技术设备 (ITE) 。
3米法的暗室也同样地可以获得 FCC facility, European accreditation 和 VCCI recognition 的认可。
此3米法暗室完全符合一般性的标准, 同时它的频率范围可以提高到 18 GHz。
在屏蔽和吸波材料，使用了最先进的模块系统,已安装的暗室可以拆迁,再安装或扩充,来适应新的标准。
发射
对于标准性测试，研发阶段和质量控制的辐射发射测试在3米法的暗室内进行已完全可以胜任。它符合EN 50147-2 1996 和 ANSI C63.4 1992标准，具有直径2.0米的空间静区。
另外，作为选件这个3米法的场地也可以选择提高到18 GHz 的频率范围。
抗干扰
本3米法的暗室在辐射抗干扰测试里同样有优越的性能。在 1.5 x 1.5 米平面内, 3米的测试距离, 能精确的达到 IEC 1000-4-3 1995 和 EN 61000-4-3 1996 标准。
技术说明
暗室屏蔽内尺寸
约: 9.1 x 5.8 x 5.55 米 (长 x 宽 x 高)
建筑内部的空间要求
约 :11.0 x 7.8 x 7.0 米(长 x 宽 x 高), 视支撑类型而定
内部可用空间
约: 8.4 x 5.1 x 5.1 米 (长 x 宽 x 高)
电磁屏蔽性能符合
EN 50147-1 和 MIL STD 285
频率
性能
场源
10 kHz
70 dB
H
100 kHz
80 dB
H
1 MHz
100 dB
H
10 MHz
100 dB
E
100 MHz
100 dB
E
1 GHz
100 dB
PW
2 GHz
100 dB
PW
吸波材料
铺设铁氧体及复合吸波材料
地面平面移动吸波模块
大约 2.4 x 3.0 米面积的移动地面吸波材料用于抗干扰测试
屏蔽门
尺寸1200 x 2050 mm, 电动开关门. 具有互锁开关. 连接互锁系统以便放大器能自动断电
波导通风口
七个尺寸为 330 x 330mm波导通风口
照明
8个高亮度LED日光灯
电源滤波器
三相, 4 x 32 A, 最高: 250V/440V 50 或 60 Hz 用于 EUT 和总电源
电源分配管理
必要的断路器, 四个单相出口230 V, 一个三相出口400 V, 照明开关
RF信号接口
N 型 50欧射频接头、SMA型 50欧射频接头 （扩展面板）
房内防静电地板承载力
最大负载为每平方米1000公斤。地面使用模块式安装方式
内部电缆铺设
地板上有两个电缆管, 用于接线板到连接点的必要电缆
重力支撑系统
设备有个主建筑支撑系统. 可选择独立支撑系统
重量
总重量是大约 30000 kg 但要看装备和被选配件而定
