产品型号： | UHZ-100 |
| 产品品牌： | 鼎新仪表 | |
| 产品价格： | 600 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2015-01-25 | |
 |
||
详细说明

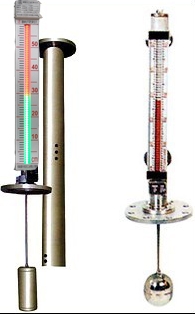

UHZ-100型系列磁性翻板液位计
产品外形及连接结构，该液位计由基型主体、磁浮子、传感器、变送器和翻板指示器五部分组成，该产品可视为在基型磁性液位计翻板指示器旁并行安装一个电远传传感器，产品在本体内浮子磁钢驱动外俯翻板指示器现场指导的同时，浮子磁钢同步驱动传感器内部相应位置上的干簧管接通或断开，从而使传感器内内电回路中的总电阻（或电压）发生相应的变化。然后通过变送器将传感信号转变成4-20mmA.DC标准电流输出再由我厂配套生产的XMT系列数显液位控制仪显示液位和设定上、下限报警，实现液位的位式控制或调节。4-20mA.DC的标准电流输出信号也可与其它可以接受4-20mA.DC信号输入的显示仪或调节器相配套，实现对液位的远距离、位式控制、断续或连续的PID调节。
技术参数测量范围：150～8000mm的或远输条件不允许超过长度的液位计可采用分段制造
工作压力 2.5Pa
工作温度:≤100℃
精确度:±10mm
介质密度: 0.38～1.2g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计过程连接:旁路侧面安装法兰:DN25,PN4.0,凸面
法兰标准:HG20592～20635-97其它法兰标准请用户注明。材质：
旁路管：00Cr17Ni14M2(316)
浮子：钛选型表
UHZ? 系列磁翻板液位计
1 磁翻板指示 系 列 型 号
2 磁翻板指示 远传信号输出
O 基本型
W 保温型（夹套型） S防霜型 R电伴热型
D 插入型
J 耐腐型
X 插入保温型
Y 插入耐腐型
Z 保温耐腐型
0 无报警
1 带1只报警点
2 带2只报警点
3 带3只报警点
4 带4只报警点
P 不锈钢 浮子型号
L 防腐铝
T 钛
S PVC
F 四氟包裹
P 不锈钢 主体材料
L 防腐铝
T 钛
S PVC
F 衬里四氟
A -40-0℃ 工作温度
B ≤80℃
C ≤100℃
D ≤150℃
E ≤300℃
F ≤350℃
G ≤480℃
A 0.6 Mpa 实际工作压力
B 1.0 Mpa
C 1.6 Mpa
D 2.5 Mpa
E 4.0 Mpa
F 6.3 Mpa
G 10 Mpa
H 16 Mpa
I 22 Mpa
J 32 Mpa
□ 介质比重(g/?）
□ 测量长度
B 防爆
□ 输出信号 4-20mA…
□ 供电 DC24
