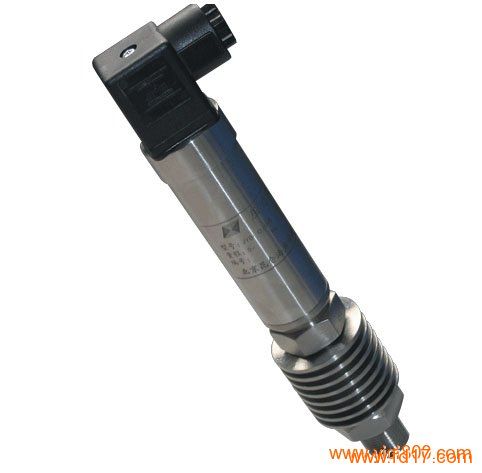

产品型号： | JYB-K |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 广东 广州市 | |
| 发布日期： | 2012-03-20 | |
 |
||
详细说明
蓝宝石系由单品体绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石比硅要坚固，硬度更高，不怕形变；蓝宝石有着非常好的弹性和绝缘特性（1000℃以内），因此，利用硅—蓝宝石制造的半导体敏感元件，对温度变化不敏感，即使在高温条件下，也有着很好的工作特性。蓝宝石的抗辐射性极强；另外，硅—蓝宝石半导体敏感元件无p-n漂移，因此，从根本上简化了制造工艺，提高了重复性，确保了高成品率。
用硅—蓝宝石半导体敏感元件制造的压力传感器和变送器，可在最恶劣的工作条件下正常工作，并且可靠性高、精度好、温度误差极小、性价比高。
表压压力传感器和变送器由双膜片构成：钛合金测量膜片和钛合金接收膜片。印刷有异质外延性应变灵敏电桥电路的蓝宝石薄片，被焊接在钛合金测量膜片上。被测压力传送到接收膜片（接收膜片与测量膜片之间用拉杆坚固的连接在一起）。在压力的作用下，钛合金接收膜片产生形变，该形变被硅—蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。
传感器的电路能够保证应变电桥电路的供电，并将应变电桥的失衡信号转换为统一的电信号输出。
在绝压压力传感器和变送器中，蓝宝石薄片与陶瓷基极玻璃焊料连接在一起，起到了弹性元件的作用，将被测压力转换为应变片形变，从而达到压力测量的目的。
系列用途
·工业现场过程压力控制
·航空航天领域
·石油化工行业
·仪器医疗食品等行业
·航海及造船行业
·水利、水电、发电厂等行业
产品特点
·全不锈钢外壳，卓越的抗腐蚀性能
·压力测量范围宽
·温度测量范围宽，温度误差极小
·工作稳定
·可靠性高，双膜片结构钛合金金属膜片过载性能优良
·蓝宝石系由单晶体绝缘体元素组成，不会发生迟滞、疲劳和蠕变现象
·外形尺寸小，重量轻，类型齐全，性价比高
·反相极性过压过流保护
·测量介质范围广，可测量粘稠或结晶液体固体颗粒中的气体悬浮物等
技术参数
量 程 0～160 Mpa内任量程， 最小量程:5KPa
测量精度 A级:±0.25％FS
B级:±0.5％FS
介质温度 －60～+150 ℃
环境温度 －20～+85℃
供电电压 DC 24V(12～32V)
负载能力 电流输出型≤500Ω；电压输出型：输出阻抗≤250Ω（DC24V供电时
非 线 性 ± 0.1％F.S
迟滞性与可重复性 ± 0.2％F.S
长期稳定性 ± 0.1％F.S/y
热力零点漂移 ± 0.02％F.S/℃
响应时间 ≤ 100ms
最大工作压力 2倍量程
电气连接 霍斯曼接头 /接线端子
过程连接 M20× 1.5外螺纹
外部零件材料 普通不锈钢 /316不锈钢
壳体材料 普通不锈钢 /316不锈钢 /铸铝外壳
防护等级 IP 54(H型)/IP 65(P型)
本质安全防爆 ExibⅡ CT6（配套安全栅 FB-A）FBE
规格选型
JYB-K 产品系列代号
0- 不防爆
B- 防爆型
P 防护型铸铝外壳
H 标准霍斯曼接头
A 电流输出
V 电压输出
W1 网络输出（RS485）（不防爆）
W2 网络输出（RS232）（不防爆）
G- 表压
L 蓝宝石压力传感器
1 4～20mA（可带显示）
2 0～5V（不带显示）
3 0～10mA（不带显示）
X 指针显示（0～100％）仅限于防护外壳
E LED显示（实际值）仅限于防护外壳
Z LED显示（实际值）仅限于防护外壳
选型举例：JYB-KO-PAG-L1X
普通型防护铸铝外壳4～20mA电流输出，表压测量
蓝宝石压力传感器指针显示。
