简单介绍 网络分析仪HP8711A/HP8711B 300K-1.3G ,★频率范围：300KHz-1300MHz 1Hz分辨率的合成信号源★装有3 1/2英寸磁盘驱动器(LIF/DOS)★内置HP Instrument BASIC★窄带/宽带检测 90dB系统动态范围★“实时”扫描速度(50ms/一次扫描) 操作简便快捷★集成化传输/反射测试装置

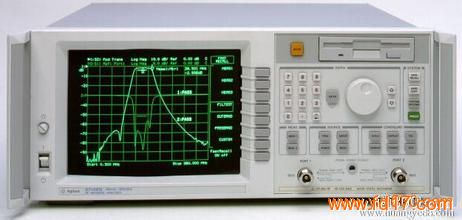

网络分析仪HP8711A/HP8711B 300K-1.3G 的详细介绍 网络分析仪HP8711A/HP8711B 300K-1.3G
hP8711A,
频率范围：300KHz-1300MHz
源输出功率：-60-+30dBm
系统动态范围：100dB
测试端口连接器：N型（阴）
★频率范围：300KHz-1300MHz 1Hz分辨率的合成信号源
★装有3 1/2英寸磁盘驱动器(LIF/DOS)
★内置HP Instrument BASIC
★窄带/宽带检测 90dB系统动态范围
★“实时”扫描速度(50ms/一次扫描) 操作简便快捷
★集成化传输/反射测试装置
HP8711A经济型网络分析仪具有速度快、精度高和测量适应能力强的特点，并且价格合格，对于大批量射频元器件的制造是十分理想的。它能表征各种射频元件的传输/反射频响，即测量插损、增益、回波损耗，变换损耗，功率或驻波比(SWR)。HP8711A是结构紧凑的集成网络分析仪，能快速、简便、精确地进行射频测试。集成化的合成源和传输/反射测试装置使得只需连接一次就可扫频表征射频元件的特性。内部合成源是一个快速(50ms/一次扫描)和稳定(1Hz分辨率)的激励源，用于窄带器件的测试。HP8711A的灵敏接收机具有窄带和宽带二种检测工作方式，因此，适于测试射频系统中的线性和非线性元件。宽带检测适合于表征频率转换器件，而窄带检测能提供高于90dB的动态范围，用于测试高抑制参数的窄带器件。
可选用的HPInstrumentBASIC(IBASIC)将计算机的自动处理功能置入仪器中，简化了测量设置和测试步骤。内置的LIF/DOS格式的31/2英寸软盘驱动装置，使仪器状态，测量数据和校准数据，IBASIC程序的存储不受限制。
集成了信号源、接收机、测试装置、显示器和磁盘驱动器于一体的网络分析仪，对于制造、进货检验和维护均十分理想。设计时考虑了制造上的需要。简单、易于使用和自动化功能节省了器件测试时间。HP8711A节省时间的特性是考虑到大批制造的需要而设计的。
HP8711A能同时在CRT上显示多个参数，如插入损耗与回波损耗特性。9个内部储存/调用寄存器可以加快器件的测试速度。仪器状态在机内就能存取，节省了时间，减少了操作失误。
功能强大的光标功能以实时计算方式回快了元件的测试速度，并显示被测器件的特性(最大、最小、3dB带宽和光标搜索)，并给出测量数据。
极限测试将测量数据与用户定义的参数范围进行比较，并在仪器的显示器上显示结果。此特征保证了器件在所有生产状态下进行高度都可达到相同的技术指标。
HPInstrumentBASIC他内置磁盘驱动器简化了自己测量并降低了系统成本。IBASIC独特按键式记录功能使手动测量自动化，而无需任何编程。HP8711A利用与IBM兼容的PC和分析仪的DOS磁盘格式来控制你的测量系统，并将数据直接送至通用MS-DOS程序中。彩串行、并行和HP-IB接口支持外部设备(打印机和绘图仪)。
技术指标：
信号源特性
频率
范围：30kHz-1300MHz
分辨率：1Hz
精度：<5ppm
输出特性
功率范围：0-16dBm
W/衰减器：-60-13 dBm
75Ω输出时：降低输出3 dB
分辨率
测试口平坦度：+/-1.0 dB
带衰减器：+/-2.0 dB
信号纯度
谐波：<-30 dBc
失真：<30 dBc
相位噪声：<67 dBc/Hz，在10kHz处(典型值)
频率范围
窄带：300kHz-1300MHz
宽带：10MHz-1300MHz
动态范围
50Ω窄带：>90 dB
宽带：>66 dB
75Ω窄带：>87 dB
宽带：>63 dB
最大输入
窄带：10dBm，0.8dB压缩
宽带：16dBm，0.5dB压缩
输入破坏电平：20dBm
测试装置特性
测试端口匹配：20dB
系统方向性：20dB
RF连接器
测试端口：50ΩN型(阴)75ΩN型(阴)
结构特性
尺寸：18mm(高)×430mm(宽)×480mm(长)
重量：净重，20.5kg
