电缆故障测试仪

	产品型号：	XD-200C
	产品品牌：	电缆故障测试仪
	产品价格：	72000
	所 在 地：	陕西 西安市
	发布日期：	2010-07-05

详细说明

XD-200C型电缆故障测试仪是本公司最新设计的一种体积小、功能全、操作方便的智能型电缆故障测试仪，也是本公司系列化电缆故障测试仪器的主要配套设备。
第一节　主要技术性能指标：
1. 使用范围：适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路、断路以及高阻泄漏和高阻闪络性故障。
2. 测试距离：最短　15 ~ 20 米，最长不小于 15Km。
3. 测量误差：全范围系统误差不大于 ±1 %。
4. 工作方式：低压脉冲、直流高压闪测及冲击高压闪测。
5. 采样速率：30MHz。
6. 机内发送脉冲宽度与幅度：0.2μs，150V ±10%；
　　　　　　　　　　　　　 2μs，200 V ±10%。
7. 显示方式：320 × 240 LCD 图形与字符。
8. 电源与功耗：
　　　 AC 200V ±10%　　　　　　不大于　10W
　　　 DC 6V（7AH）　　　　　　 不大于　6W
9. 体积：300× 250 × 150mm³
第二节　　仪器面板及操作功能

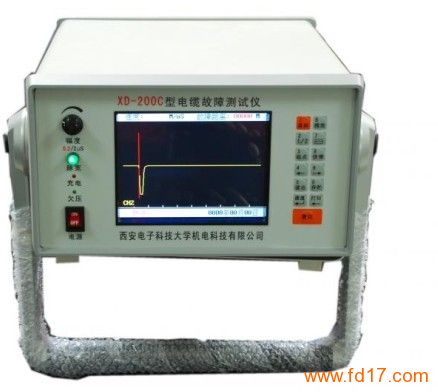

1. 仪器正视图
图中①为手把转动定位锁，转动手把时需向里按住，才能转动手把。
②输入信号幅度调节旋钮。③ 为发送低压脉冲宽度（0.2 / 2 μs）转换按键。④为电源开关和充电指示。压下则电源接通，灯亮则充电。⑤为操作键盘。⑥ 为LCD 彩色显示屏。⑦为手把并可做支撑。

图一、XD-200C电缆故障测试仪正视图
2. 键盘功能介绍
•“0~9”为数字键，仅在输入数字时（日期、菜单选择、速度选择、键入全长等）为数字键，其它状态为功能键。
•“采样”键，仪器处于等待状态。当低压脉冲或冲闪信号进入触发电路之后，完成采样、存储和显示。采样一次屏幕刷新一次，可反复进行。
•“扩展”键，采样后为扩展波形，采完样按此键波形显示为压缩波形，然后可根据显示需要将波形依次扩大。
•“1/2”键，可在显示两个波形时选择当前波形（左边有数字），或在单屏显示（一个波形）时选择所要显示的波形。
•“ ”键，为单双屏选择键。单屏显示为一个波形，双屏则显示两个波形。
•“起点”键，先将光标移至发送脉冲前沿或闪测第一反射波前沿，按下此键则确定了计算距离的起点。
•“快 / 慢”键，为光标移动速度转换键。在屏幕下方有 快或慢显示。
•“ ”键 ，为光标左右移动键。
•“返回”键，工作状态在测试显示主界面时，为主界面返回到“工作选择”界面功能键。（选择存储、读取波形等都需用到“返回”功能键）。
•“速度 ”键，此键为双功能键，在状态显示需选择速度时按此键则自动改变速度值，即：V= 160m /μs（油浸纸）、172m /μs 、(交联)、184m/μs（聚氯乙稀）、144m/ μs、（不滴流）、000m/μs，（自选）此时说明机内设置的几种常用速度值已送完而需重新键入所需要的速度值，可用数字键键入。速度选择必须在选定工作状态之后、采样之前完成。其次该键为回车（确认）键。
•“ 打印 ”键，在对测试波形及测试计算结果需“打印”时可直接按“打印”键则自动完成打印。在键入数据时，如果键错需修改时按此键则可修改，按一次则向前消掉一位，可重新键入正确数字。
•“复位”键，为系统硬复位键，无论处于什么状态按此键则立即回到主菜单（工作选择）。
3. 仪器后面板
后面板左半部分上为计算机USB接口，与计算机连接有专用软件，与仪器配合可上机操作。下为打印机接口。打印机接口只能与本仪器配套专用微打连接，可打印输出测试结果。右半部分上为输入/ 输出BNC插座，与被测电缆用连线接通，下方为 ～220V 电源输入插座，内装1A保险丝。
驱动安装步骤：


4. 操作菜单介绍
•开机后自动显示开机界面：
