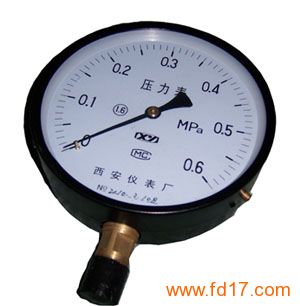

产品型号： | Y-100 |
| 产品品牌： | 西仪 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2010-08-02 | |
 |
||
详细说明
普通压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力，广泛应用于石油、化工、冶金等工业。
技术参数：
型号 结构形式 精确度% 测量范围 MPa
Y-50Z 轴向无边 ±2.5 -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100；
Y-60 径向无边
Y-60T 径向带后边
Y-60Z 轴向无边
Y-60ZQ 轴向带前边
Y-100 径向无边 ±1.6
Y-100T 径向带后边
Y-100Z
轴向无边
Y-100ZQ 轴向带前边
Y-150 径向无边
Y-150T 径向带后边
Y-150Z 轴向无边
Y-150ZQ 轴向带前边
注：轴向可按要求带方形前边。
普通压力表使用工作温度：-40℃～70℃
普通压力表执行标准：GB/T1226-2001
外形尺寸：
型 号 外形尺寸 mm
A B C D d d0 M
Y-50Z 29 24 0 50 / / 14×1.5
Y-60 31 32 14 60 / / 14×1.5
Y-60T 31 32 15 75 3.4
Y-60Z 30 32 0 / /
Y-60ZQ 30 32 0 75 3.4
Y-100 44 45 18 100 / / 20×1.5
Y-100T 44 46 19 118 5.5
Y-100Z 43 45 34 / /
Y-100ZQ 43 45 44 118 5.5
Y-150 50 47 19 149 / / 20×1.5
Y-150T 50 48 20 165 5.5
Y-150Z 51 47 55 / /
Y-150ZQ 51 47 55 165 5.5
注：连接螺纹可按要求订货．
使用与订货须知：
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围
