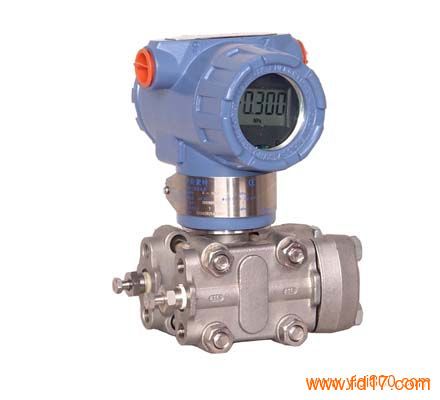

产品型号： | 1151 |
| 产品品牌： | 西安仪表厂 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2015-07-08 | |
 |
||
详细说明
一、概述
智能式压力变送器是我公司自行开发的多功能数字式智能仪表，在采用成熟的、可靠的传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成。
核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。为此，软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）。
强大的界面功能无需手操器也能保证了良好的交互性。数字表头能够显示压力、温度、电流三种物理量,及0-100%模拟指示，按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,极大地方便了现场调试。
S-PORT串行通信口通过专用转接模块直接与计算机通信，上位机界面可以完成比按键操作更多的功能。接专用RS485模块可以实现数字信号远传，或构建RS485工业局域网。
压力变送器可选HART模块，当变送器加装HART模块后，具有HART通信能力，可用通用手操器进行常规操作。用我公司提供的专用通信设备和软件可进行标定和温度补偿等操作。
压力变送器可广泛地应用于石油、化工、钢铁、电力、轻工、环保等工业领域，实现对各种压力、流量、液位等工业过程的测量，能够适用于各种恶劣危险环境及腐蚀性介质。
二、工作原理
如工作原理图（上图）所示，外部引入的压力或差压将使传感器电容值发生变化，经数字信号转换，变为频率信号送到微处理器，微处理器运算后输出一个电流控制信号送到电流控制电路，转化为4-20mA模拟电流输出，同时微处理器负责交互等操作（显示和设定）。通讯接口用于数字通信，使用我公司专用接口。HART模块则实现变送器HART通信。
三、技术参数
1、性能规格
（参考条件：无迁移状态，硅油灌充液，316L隔离膜片）输出信号：4～20mADC/RS485数字通讯，4～20mADC/HART协议数字通讯(可选)传输形式：二线制。
负载特性图：
2、基本参数
线性输出 ±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差。
开方输出 在输出压力为4～100％时，为±（0.2%的标定量程＋0.05%的上限）。
稳定性 对于DP量程代号3、4、5,为最高量程的±0.2%，对于其他的量程代号，为最高量程的±0.25%。
湿度 0～100%相对湿度。
启动时间 在最小阻尼时，最多2秒钟。
容积吸取量 小于0.16cm3。
阻尼 电气阻尼为0～32秒。此外，敏感元件还有0.2秒的恒定阻尼时间（量程3为0.4秒）。
零点误差 对于14MPa为最高量程的±0.25%，对于量程代号3为最高量程的±0.5%，通过零点调整可以得到校正。
量程误差：每6MPa可校正到输入读数的±0.25%，或对于量程代号3，为±0.5%。这种误差在安装前可以调校消除。
零点误差 对于32MPa为最高量程的±1.0%。通过零点调整可以得到校正。
3、结构规格
隔离膜片 316L不锈钢,哈氏合金C-276,蒙乃尔合金或钽。（可选）
排气/排液阀 316不锈钢，哈氏合金或蒙乃尔合金。
工艺法兰和连接头 316不锈钢,哈氏合金或蒙乃尔合金。
接触介质的O形环 氟橡胶、丁晴橡胶。(可选)
灌充液 硅油。
螺栓 碳钢镀镉。
电子线路外壳 低铜铝。
O形密封圈 丁腈橡胶、氟橡胶。(可选)
涂漆 聚氨脂。
4、使用条件
电源电压 16V～48VDC本安防爆型产品须由相应的安全栅供电（标准为24VDC）。
产品使用环境 使用温度 -40℃～+85℃
贮藏温度 -55℃～+104℃
湿度 0～95%
防爆型产品使用
环境条件 温度 -20℃～+40℃
相对湿度 5%～95%
大气压力 86～106kPa
本安型产外配
安全栅参数 U0≤28VDC,
I0≤118mA,
