产品型号： | 3151TG |
| 产品品牌： | 西安仪表厂 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2015-07-08 | |
 |
||
详细说明
3151TG压力变送器是我厂在1151电容式系列基础上，自行设计研发带有现场总线(FBS)功能的又一高科技产品，其技术含量处于国际前沿。该产品继承了1151的所有特性，并新增加了HART协议通讯。

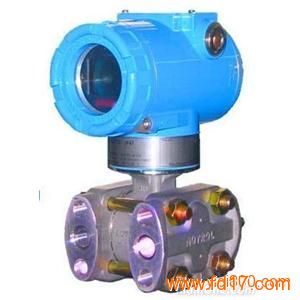

3151TG压力变送器
代码
变送器名称
DR
微差压变送器
DP
差压变送器
差压流量变送器
HP
高静压差压变送器
高静压差压流量变送器
AP
绝对压力变送器
TG
直接安装型压力变送器
GP
压力变送器
代码
量 程 范 围
最大工作压力（静压）
精 度
1
0-25～157 Pa
1 MPa
0.075%
2
0-0.125～1.5 kPa
7 MPa
0.075%
3
0-1.3～7.5 kPa
7 MPa
0.075%
4
0-6～40 kPa
14MPa
0.075%
4D
0-6～40 kPa
32MPa ( 仅限于高静压类 变送器)
0.075%
5
0-31.1～186.8 kPa
14MPa
0.075%
5D
0-31.1～186.8 kPa
32MPa ( 仅限于高静压类 变送器)
0.075%
6
0-117～690 kPa
14MPa
0.075%
6D
0-117～690 kPa
32MPa ( 仅限于高静压类 变送器)
0.075%
7
0-345～2068 kPa
14MPa
0.075%
8
0-1.17～6.89 MPa
14MPa
0.075%
9
0-3.45～20.68 MPa
32MPa ( 仅限于压力 变送器)
0.075%
0
0-6.89～41.37 MPa
51MPa ( 仅限于压力 变送器)
0.075%
代码
输 出 信 号
S
4-20 mA DC + HART信号
代码
结 构 材 料
法兰接头
排气/排液阀
隔离膜片
灌充液体
22
316不锈钢
316不锈钢
316L不锈钢
硅
油
23
316不锈钢
316不锈钢
哈氏合金C
24
316不锈钢
316不锈钢
蒙乃尔
25
316不锈钢
316不锈钢
钽
33
哈氏合金C
哈氏合金C
哈氏合金C
35
哈氏合金C
哈氏合金C
钽
44
蒙乃尔
蒙乃尔
蒙乃尔
代码
选用件(不选则不填)
M1
0～100% 线性指示表
M2
0～100% 流量指示表
M3
3 1/2 LCD 数字线性显示表
M4
智能表显示器
B1
管装弯支架
B2
板装弯支架
B3
管装平支架
D1
泄放阀在压力室侧面的上部
D2
泄放阀在压力室侧面的下部
N
1/2-14NPT 锥管阴螺纹接头
J
丁字形阳螺纹M20×1.5接头
d
隔爆型dIIBT4
i
本安型iaIICT6
