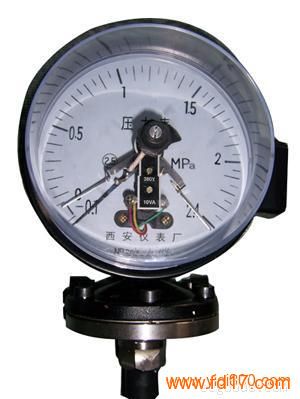

YTPX-100/150隔膜电接点压力表

	产品型号：	YTPX-100/150
	产品品牌：	西安仪表厂
	产品价格：	1元/台
	所 在 地：	陕西 西安市
	发布日期：	2015-07-08

详细说明

产品简介：YTPX-100/150隔膜电接点压力表为使压力表能适应于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的介质压力以及必须避免测量介质直接进入通用型压力表和防止沉淀物积聚且易清洗的场合，应必须采用隔离器与电接点压力表组成一个系统的隔膜电接点压力表。适用

本系列仪表不仅具有设计新颖，结构可靠品种规格齐全，动作稳定性好，适应性强的特点外，而且又具有测控并茂，安装简单，维护量小等优点。

电接点压力表技术参数

　　精确度：±1.6%,±2.5%

　　隔膜材料：OCr18Ni12Mo2（316），哈氏合金C（H276c），蒙乃尔合金（Cu30Ni70），钽合金（Ta），氟塑料（PTFE）

　　隔离器材料：耐酸不锈钢，含钼不锈钢，氟塑料。

　　密封垫圈材料：丁晴橡胶，氟塑料。

　　密封液：硅油、植物油

　　执行标准：JB/T8624-1997

电接点压力表结构原理：

　　隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P的压力，传导至压力仪表，显示被测介质压力值。

温度影响:

　　因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏离20℃±5℃时，受温度影响有一个误差，其值为0.1%/℃。

电接点压力表的液位差：

　　软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置，其液位差将形成一个压力差ΔP的影响，ΔP=密封液比重×液位差。

电接点压力表的耐蚀性：

　　隔膜压力表的耐蚀性能包含环境及测量介质的腐蚀特性，可按使用条件选配隔离器，隔膜，密封垫圈的材料。
电接点压力表的型号命名:

电接点压力表的技术参数：

精确度：±1.6%,±2.5%
隔膜材料：OCr18Ni12Mo2（316），哈氏合金C（H276c），蒙乃尔合金（Cu30Ni70），钽合金（Ta），氟塑料（PTFE）
隔离器材料：耐酸不锈钢，含钼不锈钢，氟塑料。
密封垫圈材料：丁晴橡胶，氟塑料。
密封液：硅油、植物油
执行标准：JB/T8624-1997
电接点压力表的结构原理：

隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P的压力，传导至压力仪表，显示被测介质压力值。

温度影响:

因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏离20℃±5℃时，受温度影响有一个误差，其值为0.1%/℃。
电接点压力表的液位差：

软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置，其液位差将形成一个压力差ΔP的影响，ΔP=密封液比重×液位差。
