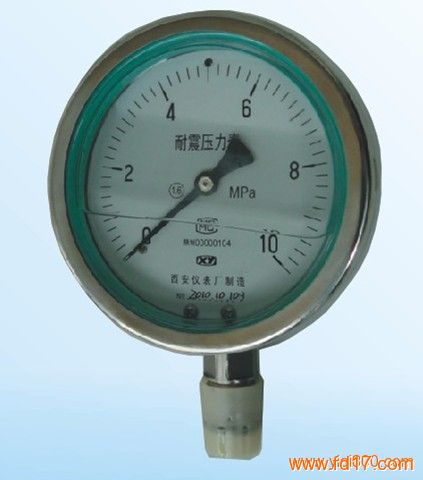

YTF-60/100/150/200-Z不锈钢耐震压力表
产品简介：YTF-60/100/150/200-Z不锈钢耐震压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
耐震压力表外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。
耐震压力表在外壳内填充阻尼液(一般为硅油或甘油)的仪表，能够抗工作环境振动和减少介质压力的脉动影响。
型号规格
型号
结构形式
精确度%
测量范围 MPa
YTF-50Z
轴向无边
±2.5
0～0.16;0～0.25;0～0.4;0～0.6;0～1.00～1.6;0～2.5;0～4;0～6;0～10; 0～16;0～25;0～40;0～60;0～10
YTF-60
径向无边
±2.5
YTF-60T
径向带后边
±2.5
YTF-60Z
轴向无边
±2.5
YTF-60ZQ
轴向带前边
±2.5
YTF-100
径向无边
±1.6
-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～160～25;0～40;0～60;0～100
YTF-100T
径向带后边
±1.6
YTF-100Z
轴向无边
±1.6
YTF-100ZQ
轴向带前边
±1.6
YTF-150
径向无边
±1.6
YTF-150T
径向带后边
±1.6
YTF-150Z
轴向无边
±1.6
YTF-150ZQ
轴向带前边
±1.6
注：轴向可按要求带方形前边。
使用工作温度：-5℃~55℃；-25℃~55℃
相对温度≤85%
使用工作环境振动频率不大于25Hz，振幅不大于1mm
仪表执行标准：JB/T6804-2006
防护等级:IP65
重量： 0.4Kg(Y-60)
0.585Kg(Y-75)
0.89Kg(Y-100)
0.95kg (Y-150)
外形尺寸：
型号
外形尺寸 mm
A
B
C
D
d
d0
G/Rc
YTF-50Z
29
24
24
0
50
/
14×1.5
YTF-60
31
32
32
14
60
/
YTF-60T
31
32
32
15
75
3.4
YTF-60Z
30
32
32
0
/
/
YTF-60ZQ
30
32
32
0
75
3.4
YTF-100
44
45
45
18
100
/
20×1.5
YTF-100T
44
46
46
19
118
5.5
YTF-100Z
43
45
45
34
/
/
YTF-100ZQ
43
45
45
44
118
5.5
YTF-150
50
47
47
19
149
/
20×1.5
YTF-150T
50
48
48
20
165
5.5
YTF-150Z
51
47
47
55
/
/
YTF-150ZQ
51
47
47
55
165
5.5
注：连接螺纹可按要求订货．
安装注意事项
1． 仪表使用环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20±5℃时，须计入温度附加误差。
2． 仪表必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3．仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量最低都不应低于下限的1/3，测量真空时真空部分全部使用。
4．使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或联系生产厂家维修。
5． 仪表应避免震动和碰撞，以免损坏。
6．订货时请注明：仪表型号及名称；仪表的测量范围；仪表的精度等级偏离正包装要求和其它。
7． 根据用户使用要求进行特殊设计。
接湿部件材质：
1. 黄铜/青铜、测量更大的压力范围：黄铜/合金钢、黄铜/316不锈钢
2. 316不锈钢/合金钢
3. 316不锈钢
