产品型号： | JDS-105 |
| 产品品牌： | 顺捷热能 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2015-03-05 | |
 |
||
详细说明

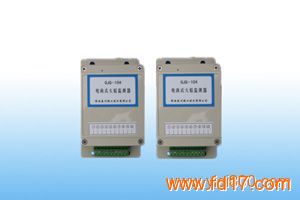

JDS-105电离式火焰监测器主要用于燃气工业燃烧器的火焰监测。检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温无反应，具有强抗干扰性能。功能：控制点火装置自动点火，点火时自动打开燃料阀，在设定时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料正常供应。
品牌 顺捷热能
型号 JDS-105
主要技术指标
电源电压 220V ±10% 50/60HZ
火焰检测 电离电极
检测响应时间 ≤0.2秒
电极使用温度 长期1300℃
探头与检测器连接距离 ≤20米
壳体ABS工程塑料
体积(不包括插头尺寸) 155×90×55mm
安装尺寸 135×52mm
安装孔 Φ4－Φ5 mm
检测电极pyromax高温合金（检测电极必须接触到火焰）
直径 Φ12
伸入火区 Φ4
安装螺纹 M14×1.25
检测孔 Φ12.5mm
一、监测器接线端子
1、接离子探头
2、电源零线
3、电源火线
4、5输出点火信号，220V·AC容量5A
6、7输出阀开信号，220V·AC,容量5A
8、9输出无源常开，有火闭合
9、10输出无源常闭，有火断开
二、检测器工作程序
接通电源，监测器输出定时点火信号和电磁阀打开信号，若点火成功，则点火信号关闭后继续输出燃料阀打开信号；若点火失败，则关闭点火信号及燃料阀打开信号，并输出无源报警信号。
三、安装
1.电极安装
该监测器检测火焰采用接触式检测方式，安装检测电极时，必须使中心电极在监测时能接触到火焰，检测电极的中心电极必须对地绝缘，不要接触燃烧器内的金属材料或耐火材料。
检测电极的中心电极材料选用特殊的抗高温氧化材料，安装检测电极时，不需要通风冷却，检测电极可以在1300℃的高温下长期使用，最高使用温度不大于1400℃，请用户选择合适的位置安装。
2.电源
如用户使用的交流电源为不接地电源，如用隔离变压器供电，请将电源的一根线接地。
