产品型号： | 3020 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2016-03-02 | |
 |
||
详细说明
影像仪/影像测量仪/二次元
1、供应影像测量仪，手动影像仪、自动影像仪、龙门式影像仪，二次元，2.5次元；2、同心度测量仪，真圆度测量仪，平面度测量仪，直线度测量仪，垂直度测量仪，尺寸测量仪，形状测量仪，直径测量仪，角度测量仪 ；3、各种进口影像测量仪，中外合资影像测量仪
欢迎来电：18051943983/0510-66752186 郭娟（销售工程师）

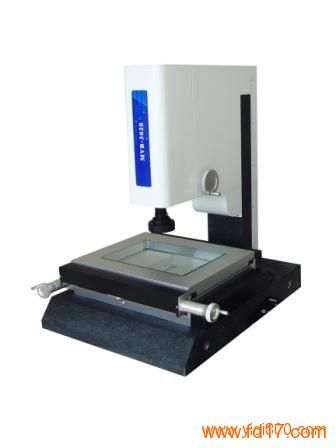

LC系列是一款经济手动型二维影像测量仪，具备基本的点、线、圆、圆弧、椭圆、矩形、距离、角度、自动判别、图元测量、鼠标测量、二维图形抄数功能，按照图纸要求摆正坐标功能，SPC统计功能，测量数据可导入EXCEL、WORD也可保存DXF文件在CAD中进行处理。
广泛应用于机械、模具、电子、电器、航空、汽车、塑料、仪表、橡胶、PCB线路板、菲林等行业。
仪器特性：
1、超大高精度00级大理石底座与立柱，确保机台的稳定性和减小阿贝误差，具有低价位、操作简单、功能强大的特点，特别适用于小批量抽检。
2、工作台采用球化石墨铸铁结构，表面耐刮硬化处理，提高了载物台的刚性结构。
3、进口精密级V型交叉滚柱滑轨，保证了载物台的线性精度。
4、搭配无间隙无牙无摩擦螺杆驱动、使传动更精密，灵敏度更高，同时可实现快速移动。
5、镜头高皆镀膜镜片，并为连续变焦镜头。
6、LED环形表面冷光源及轮廓冷光源，避免工件发热产生变形。功能强大易用的影像测量软件可实现二维几何尺寸的测量。
机器型号 2010 3020 4030
量测行程X/Y/Zmm 200*100*150(调焦) 300*200*150(调焦) 400*300*200(调焦)
外观尺寸W/L/H mm 580*650*700 650*750*700 800*900*700
机器重量 150Kg 220Kg 300Kg
机台承重 ≤20Kg ≤20Kg ≤25Kg
测量精度 (3+L/200)μm L=被测长度（mm）
重复精度 ≤3μm
光源系统 上、下光源均用可调节亮度LED无影灯
软件及输出格式 VMM2、2版影像测量软件；输出格式：Word、Excel、DXF、SPC
整体机构 高精度00级花岗岩测量底座平台及主体
光学系统 0、7-4、5X连续变焦镜头，影像放大倍率：22-145X（可选配0、5X、2X物镜）可增加或降低倍数
影像系统 工业专用高分辨率SONY芯片1/3"彩色CCD摄影机
编码器 线性编码器，分辨率0、001mm
导 轨 韩国进口导轨
计算机 双核2、0处理器，1GB内存， 160GB硬盘，17寸标屏LCD显示器 （选配）
电 源 (220±5)V；(50-60)HZ；10A，温湿度：(20±3)℃; 35%-65%
