产品型号： | SmartSCAN 3D |
| 产品品牌： | 德国波尔克曼 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2011-11-30 | |
 |
||
详细说明

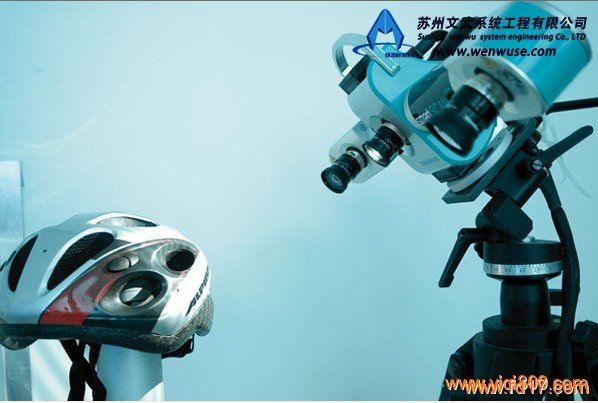

SmartSCAN 3D
最先进的测量和数字化系统
任务
precision in 3D
smartSCAN 3D 系统是为了让我们的光学测量技术能够适应尽可能宽的应用领域而研发的，它特别适用于高端的可靠的数据化扫描任务。
smartSCAN 3D 可以完成高精确度的3D数字化任务，它主要针对在技术领域高性能的数字化扫描分析（例如快速模型制作，逆向工程），在教科研领域以及文化和艺术领域的项目。
灵活性
smartSCAN 3D既有一个投影器一个彩色相机的基础版本，也可以升级为有2个彩色相机的DUO版本。系统构成的灵活性使smartSCAN 3D 能完成不同领域内的任务。紧凑而轻巧的设计使smartSCAN 3D 易于携带并适用于机动的测量任务。
技术数据
图像处理
PC机:戴尔工作站 (具体配置按要求而选择)
像机接口:IEEE 1394b (火线)
操作系统:Windows XP Professional (optional x64 Bit Edition)
测量软件:基于Windows的OPTOCAT 3D-Alignment 支持所有重要的对点拼接方法(无论带附加标记或不带附加标记) 3D后处理器产生多边形数据
数据接口: ASCII, BRE, STL, PLY, VRML
传感器
工作原理: 精密微结构光技术
光源: 100 W 卤素灯
传感器重量: 3800 g
图像摄取: 2个高分辨率的数字相机（黑白或彩色）
数字化: 每个相机图像分辨率： 1384 x 1036 像素
工作距离: 700 mm
高度分辨率: 最小1 μm (与测量范围有关)
图像读取时间: < 1 s
附件
计算机: 一般PC机或笔记本电脑
支架: 工业用大负载支架(可选彩色3腿支架)
标定用具: CFK-标定工具
SmartSCAN 3D的测量范围
图像对角线长(FOV) [mm] 100 150 225 300 450 600
X,Y-分辨率 [μm] 55 90 120 180 270 360
分辨率上限 (Z) [μm] 1 2 4 6 8 12
特征点精度 [μm] ± 9 ± 15 ± 23 ± 30 ± 45 ± 60
测量范围: 100 mm – 600 mm
smartSCAN 3D- 系统通过配件组合可以把测量范围向上或向下扩展，配件的详细信息请与我们联系。
测量范围的变更可以通过更换不同焦距的镜头来实现。借助激光点对位和标定使更换非常简单快速。
