产品型号： | naviSCAN |
| 产品品牌： | 德国博尔克曼 | |
| 产品价格： | 2元/台 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2012-04-13 | |
 |
||
详细说明

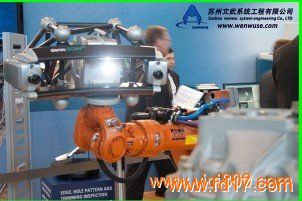

naviSCAN 3D – 扫描测量---永无止境
快速，准确，可靠
二十多年来，在三维测量技术领域，博尔科曼和迈卓诺一直是科研创新的领先者和系统发展的领导者。博尔科曼以它很宽的产品领域涵盖了光学测量在技术应用中的需求。stereoSCAN3D独特的系统配置实现了测量系统最大的灵活性和准确性。在这个领域最新的发展是naviSCAN3D.
naviSCAN 3D system融合了Metronor公司DUO系统--便携式直角三坐标测量机和德国Breuckmann公司的3D白光扫描系统。这样的组合使便携式龙门测量系统的用户在使用灵活性和测量精确性方面达到前所未有的水平。
Metronor DUO系统进行大范围扫描工作，而stereoSCAN 3D系统以相当高的速度和确性每次扫描一平方米的区域。利用DUO系统提供的整体测量数据把很多测量数据组合在一起形成无缝联接。另外，在Metronor DUO系统中，已固定的检测装置在目标导航(naviFRAME)功能的辅助下，操作员可以在任意位置和角度对测量对象进行测量。
目标导航(naviFRAME)功能确保了扫描设备的自由移动。在整个扫描过程中，系统自动监控扫描设备的位置，同时也监控测量对象的位置，且可识别有可能会影响到操作的移动。 这项技术可确保测量结果的准确度和完整性。
技术数据
stereoSCAN 3D
操作原理：拓扑几何学的多区域传感器
测量对角线长度 ： 400mm（系统可以调配6个测量范围）
特征点精确度： 25μm
镜头分辨率： 两个 CCD 5.0 百万像素相机(2448 x 2048像素)
光源： 200瓦 放电管
操作距离 ： 880mm
传感器重量： ca. 8kg (包括 naviFRAME)
摄取时间：< 1s
naviFRAME框架：24个红外线LED
Navigator Metronor DUO
操作原理 ：光学跟踪系统
测量范围：传感器距离：1.5-10米 标准型， 可延展至30米
精确率：3D 长度准确度 6m时 +/- 0,030 mm*
传感器(2个)： CCD 照相机
探测单元（光笔）
类型：无线，手持，快速转换
材料：碳纤维
净重 ：0,52 kg
