详细说明

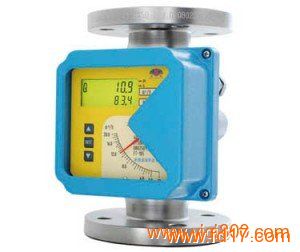

HM系列智能金属管浮子流量计说明书
浮子流量计技术参数
● 测量范围:
水（20℃）1-200000 l／h
空气（20℃，0.1013MPa）0.03－6000m3／h
参见流量表，特殊流量可订制
● 量程比：标准型10:1 特殊型20:1
● 精确度：标准型1.5级 特殊型1.0级
● 压力等级：标准型：DN15－DN50 ≤4.0MPa DN80-DN200 ≤1.6MPa
特殊型：DN15－DN50 ≤32MPa DN80-DN200 ≤16MPa
夹套的压力等级为1.6MPa，特殊型在选型和订货前应与工厂协商
● 压力损失：7kPa-70kPa
● 介质温度：标准型：－40℃-＋100℃：PTFE：0℃－100℃
高温型：110℃-450℃
● 介质粘度：DN15:η <5mPa.s(F15.1-F15.3)
η <30mPa.s(F15.4-F15.8)
DN25:η <250mPa.s
DN50-DN200:η <300mPa.s
● 环境温度：远传型：－40℃－+85℃（液晶不会损坏），液晶正常工作在－30℃－+80℃
就地指针型：－40℃－+100℃
● 连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
● 电缆接口：隔爆型为1/2NPT内螺纹，其它M20＊1.5内螺纹
● 供电电源：标准型：24VDC二线制4－20mA（12VDC－32VDC）
报警型：24VDC四线制4－20mA（18VDC－28VDC）
交流型：85－265VAC 50Hz
电池型：3.6V@7.5AH锂电池，可连续使用三年
● 负载特性：二线制：RLmax=50*(电源电压-12)Ω=600Ω@24V
多线制：最大负载电阻为500Ω
● 报警输出：上限或下限瞬时流量报警
干簧管开关量报警（触点容量1A@30VDC）
继电器输出（触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）
● 脉冲输出：累积脉冲输出，最小间隔50毫秒（集电极开路输出，最大带载100mA@30VDC， 内部阻抗100Ω）
● 液晶显示：瞬时流量显示数值范围：0－50000(可带小数点)
累积流量显示数值范围：0－99999999(可带小数点)自动复位
● 防护等级：IP65
● 防爆标志：本安型ExiaⅡCT5 证号：CE062002，隔爆型ExdⅡBT6 证号：CE051423
● 仪表安装高度：DN15-DN200标准型垂直高度250mm，＞DN80口径高压型仪表高度350mm
