产品型号： | HMGW701,HMGW702,HMGW703 |
| 产品品牌： | 北京华美恒强 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2011-08-09 | |
 |
||
详细说明

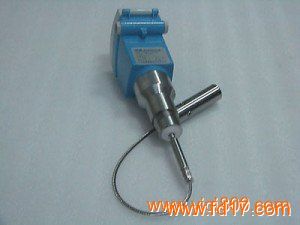

导波雷达物位计说明书
一、HMGW700导波雷达物位计的测量原理
导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。另外除了发射高频脉冲波外，智能雷达物位计探头也可以发射低频脉冲波测量。高低频的搭配使用更能精准测量各种高难度数据。
二、HMGW700导波雷达物位计的输入输出
1、导波雷达物位计输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
2、导波雷达物位计输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA 输出。
三、技术参数
1、参数
工作频率:100MHZ-1.8GHZ
测量范围：缆式：0-30m；杆式、同轴式：0-6m
重复性：±3mm
分辨率：1mm
采样：回波采样55 次/s
响应速度：>0.2S（根据具体使用情况而定）
输出电流信号：4-20mA
精度：<0.1%
通讯接口： HART 通讯协议
过程连接: G1-1/2
法兰DN50，DN80，DN100，DN150
过程压力: -1-40bar
2、电源
电源：24VDC(±10%)
纹波电压：1Vpp
耗电量：max 22.5mA
3、环境条件
温度-40℃～+80℃
外壳防护等级： IP68
防爆等级： EXiaIICT6
两线制接线： 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口：2个M20×1.5(电缆直径5–9mm)
