详细说明
无线数传电台实现数据可靠传输 数据采集和控制系统无线通讯模块

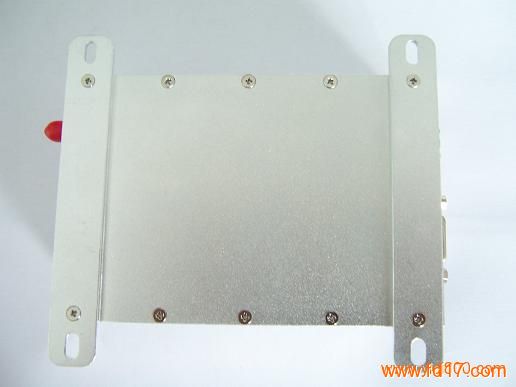

KYL-320H高速率无线数传电台，是一种远距离无线数据传输产品，它体积小，金属外壳，屏蔽性能好，抗干扰性强，内部采用集成功放，TCXO等高可靠性器件，内置看门狗，产品的稳定性及可靠性极高。采用先进的GFSK调制方式，提高了频率资源的利用率和产品的抗干扰能力，半双功的通讯方式，能方便为用户提供双向的数据信号传输、检测和控制。收发时间小于18mS（9600bps通讯数率），适时性强。适合用于无线数据采集、工业控制、油田测控、水纹监测等重要领域。
一、KYL-320H无线数传电台功能特点
1．功率及灵敏度
射频输出功率大于5W，高接收灵敏度-123dbm(1200bps)；-118dbm(9600bps)。
2. 多个工作频段，满足用户多方面需求
载频频率400 - 470MHz，也可提供868/915MHz等频率 。
3．传输距离远
8Km (BER=10-5@9600bps，大吸盘天线，开阔地)；
12Km (BER=10-5@1200bps，大吸盘天线，开阔地)；
4．多信道，多速率。
KYL-320H型模块标准配置提供8个信道，满足用户多种通信组合方式的需求。KYL-320H型模块可提供1200bps、2400bps、4800bps、9600bps、19200bps、38400bps等多种通信波特率。
5．高速无线通讯和大的数据缓冲区。
空中速率大于或等于串口速率时可连续传输无限大的数据，空中速率小于或等于串口速率时，缓冲区暂存后转输。
6．数据启动发送，透明传输，方便用户使用。
电台收到需要发送的数据后，自动启动发射，无需用户进行收发控制。
7．低功耗
接收电流<30mA，发射电流<1.5A，休眠时电流<1mA。
8．高可靠性，体积小、重量轻。
铝合金屏蔽外壳，小体积：85mm×58mm×16mm (不包括天线接头 )。
二、无线数传电台参数配置：
KYL-320H常用参数主要有：串口波特率与校验，信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时，一帧可传无限大数据，空中速率小于或等于串口速率时，一帧最多可传255字节。空中速率越高时传输距离会越近。
两台KYL-320H在使用时必需将参数配置如下（我公司出厂时一般会根据用户需求配好参数）：
1．两电台信道（即频率）一致；
2．两电台空中波特率一致；
3．两模块串口波特率及校验与所接设备或电脑一致。
三、无线数传电台软件简单操作（详见《软件操作说明》）：
1．进入模块设置软件后，打开连接模块的串口；
2．单击“文件中的读电台”，检测成功后，单击“读参数”，即可读出模块本来的参数，选择相应的参数，单击“设置”即可设置成功。
附：各信道及频率对照表
信道号 信道频率 信道号 信道频率 信道号 信道频率 信道号
