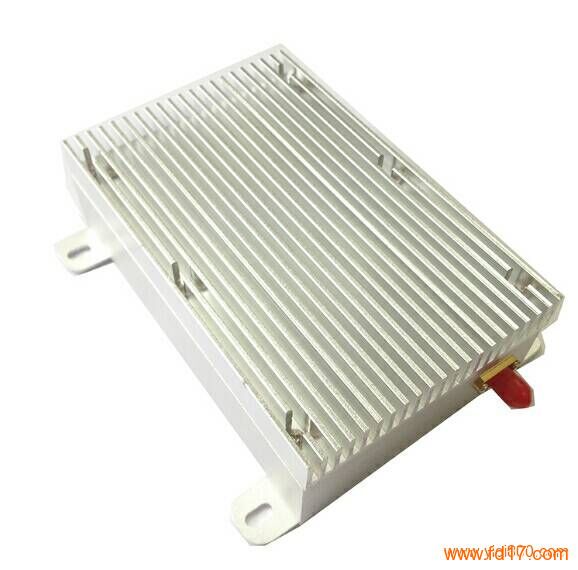

水文水资源遥测终端 无线发射接收模块
采用先进的频率合成技术，CPU锁相环控制，配合调制解调器，可提供语音或数据信号的透明传输，能适应各种点对点、点对多点的无线数据通信方式，具有发射功率大、传输距离远、收发一体、安装方便、使用简单、性价比高、低误码率、稳定可靠等特点，应用于远程数据传输及语音对讲系统之中，是一般有线系统的更新换代产品。
一、无线发射接收模块主要特点
1.可传输语音或数据信号，作为无线车载对讲电台使用。
2. ISM频段工作频率，无需申请频点
载频频率150/230/433/450MHz等载频，可存储多达400个频道。
3.高抗干扰能力和低误码率
基于MSK的调制方式，采用高效通信协议，在信道误码率为10-2时，可得到实际误码率10-5～10-6。
4. 发射功率
内部采用进口功放模块，发射功率25W可调，体积108mm×128mm×28mm。
5.透明的数据传输。
提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信号及假数据（所发即所收）。收发转换时间：<50ms。
6.多速率。
KYL-668型模块可提供1200bps、2400bps两种通信波特率，串口波特率1200，2400，4800，9600，19200用户可自行设定，以满足客户设备对多种波特率的需要。
8.可用电脑设置传输频点，更改信道、确定工作模式。
9.接收、发送一体，半双工通信，切换迅速。全频段扫描，自动锁定
10.双锁相环、双VCO结构、高稳定度。
12. RS-232、RS-485、TTL多种标准接口可选，可直接与用户设备相连接。
13.可用电脑设置传输频点，更改信道、确定工作模式
14.指标符合国家标准《GB/T 16611-1996数传电台通用规范》
二、无线发射接收模块详细规格
A 综合指标
●工作频段： 150/230/450 MHz
●频率容差： ±2.5ppm
●信道间隔： 25KHz
●天线阻抗： 50Ω
●环境温度： -30℃~+55℃
●调制方式： MSK
●数据传输速率： 1200/2400/4800/9600bps
●传输距离： 20Km
●尺寸： 180mmx127mmx50mm
B 接收指标
●可用灵敏度： ≤0.25uV
●信噪比: ≤-45dB
●邻道选择性: ≥65dB
●互调抗扰性： ≥60dB
●杂散响应抗扰性： ≥65dB
C 发射指标
●发射功率： 5-25W
●调制失真： ≤5%
●剩余调频： ≤-40dB
●数传频偏： ≤5KHz
●邻道功率比： ≤-65dB
●杂散射频分量： ≤5uW
D 电源
●直流电压： 12V
●静候电流： ≤ 160mA
●发射电流： ≤ 6 A (发射功率为25W)
“无线发射接收模块”其他说明
接口
接口编号
定义
说明
备注
电源接口
１
VCC
DC:12V (±10%)
请选用12V／8A以上的电源
２
GND
电源地
信号接口
１
NC
２
RXD（Ａ）
TTL/232数据接收或485A
RS-232,RS-485,TTL三种接口，只能选其一
３
TXD（Ｂ）
TTL/232数据发送或485B
４
NC
５
GND
信号地
６
PTT
音频发送始能
低电平为发送
７
MIC
音频信号输入
话筒输入，调制灵敏度10mV
８
SP
音频信号输出
音频功放输出，负载8欧姆0.5W
９
SQ
接收信号检测
收到载波信号为高电平
