产品型号： | GLB-2 |
| 产品品牌： | 国立旭振 | |
| 产品价格： | 880 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2016-11-10 | |
 |
||
详细说明
一、 概述

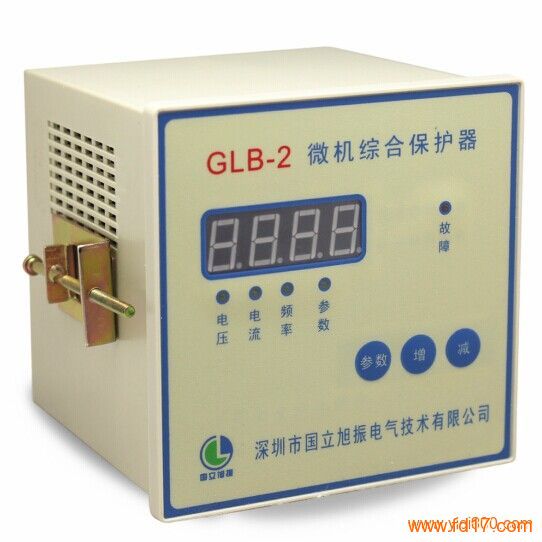

GLB-2微机智能综合保护器是针对小型水电站发电机保护存在问题而专门设计的智能型保护装置。它以PIC单片机为核心，硬件简单，精度较高，稳定性、可靠性好，整定灵活，功能多样。它具有过载、过流、短路三段反时限电流保护，以及过压、欠压、过速（飞车）、欠速保护，过速、欠速保护会自动根据发电机并网（电流>6%Ie视为并网状态）情况作不同处理。
本保护器为了减少不必要的误操作，参数修改必须正确输入密码才能进行。另外保护器还有对参数设定值的定期比较、刷新的功能，做到万无一失。
本保护器可完全取代传统的多继电器式、机械式的保护装置，简化了安装提高了可靠性。另外装置还兼有发电机电压、电流、频率的数显功能，直接显示实际值（不再是比例值），便于观察与操作，使用非常方便。可适用于中小型电站与老电站的改造，能极大地提高电站保护的可靠性和安全性，同时对于提高电站的自动化水平也具有积极意义。
二、 技术指标
1. 适用范围： 各类中、小型高压和低压发电机组
2. 输入信号
(1) PT电压： a. 标称100V发电机PT（电压互感器）电压
b. 标称230V发电机相电压
c. 标称400V发电机线电压
(2) 三相电流：标称5A发电机三相CT (电流互感器)电流信号
3. 输出信号： 继电器开关信号(常开)
触点容量：AC380V/3A AC220V/5A DC110V/0.8A DC220V/0.2A
a. 故障输出（用于分断并网开关）
b. 飞车保护输出（用于控制调速器减速或“水旁路”）
4. 电压测量精度:不低于±1％
5. 电流测量精度:不低于±1％
6．频率测量精度:不低于±0.01％
7. 工作电源: 交流150V～360V 直流200V～250V
8. 功耗:小于6W
9. 工作环境
环境温度:-5℃～＋45℃
相对湿度:不大于90%(40℃)
海拔2500米以下地区
10. 外型尺寸：（长）112×（宽）112×（深）108mm
11．开孔尺寸：114×114（113×113）见安装示意图
注意：当低速保护（抱轴）关闭时，可以取消中间继电器，“故障”输出直接用来跳闸，“飞车”输出直接用来“折水”（水旁路或关阀）
