产品型号： | GDF-4 |
| 产品品牌： | 国立旭振 | |
| 产品价格： | 8 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2016-11-10 | |
 |
||
详细说明
国立旭振公司应邀参加了2015年11月30日至2015年12月2日在宁波举行的：能源行业小水电机组标准化技术委员会暨标准审查会，为行业产品标准化出一份力。
一、概述
▲GDF-系列励磁控制器只需要一键启动后，即可实现励磁控制全自动无人值守运行！
▲GDF-4励磁控制器兼容旧版本的-3型励磁控制器。
▲GDF-4励磁控制器用最新一代软件同步技术，几乎适用于所有不同接法励磁变压器的可控硅励磁控制系统或发电机带副绕组的可控硅励磁控制系统。
▲电路板制造时元件采用贴片技术，大大减少了人工插件制作的错误。解决或修正了旧版本的已知问题。
▲新增加“调试”功能，方便用户进行“开环”、“闭环”试验或进行发电机充磁操作。
主要特别功能：
1、发电机恒功率因数运行功能；
2、电压自动恢复功能，防止过电压；
3、自动识别停机过程并进行可调整的灭磁控制；
4、励磁控制回路调试功能；
5、“独立小电网运行”功能，通过软件设置可实现该功能，适合工厂自行组合小电网的柴油发电机组并列运行；
6、50HZ或60HZ运行频率适应功能；
7、防止发电机过电流功能。
二、技术参数
1. 适用范围:
▲GDF-4适用机端电压为400V的同步发电机可控硅励磁控制，兼容旧版本的-3型励磁控制器。
▲励磁变压器接法为YY－12、DY-11、Y D-11、YY0-12、VV-12等，
▲整流主电路的接线形式为：可控硅三相半控桥、可控硅三相全控桥全波整流电路或三相零式整流电路(三相全控桥整流控制需要订做)
2. 输入信号：
▲电 流： 串发电机定子C相电流互感器，额定电流：5A。
▲电 压： 发电机A、B、C、N电压400V/230V，电网A2、B2电压400V。
▲并网识别： 发电机出口断路器的辅助接点：常开接点。
3. 控制器输出：
▲共阴极的三相可控硅触发脉冲信号(或六个全控桥可控硅触发脉冲信号)。
▲起励输出电压+、-极直流起励电压。
4. 环境温度: -10°C～＋50°C 海拔：2500米以下地区
5．外型尺寸：控制器（高）146 mm×（宽）305 mm×（深）240mm
6. 开孔尺寸：（长）264 mm×（高）124 mm见外形图（GDF系列全部相同）
三、安装接线、调试
1、 阅读理解接线原理图，按端子接线图接好外引连线。

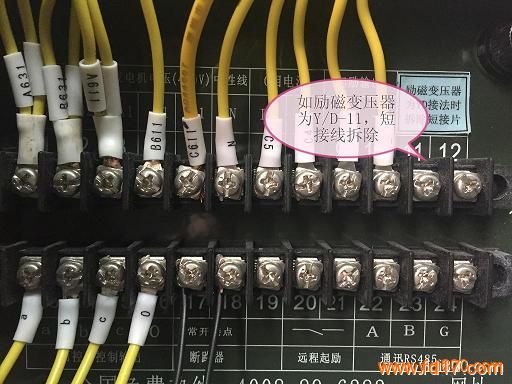

2、 控制器出厂时按励磁变压器YY-12的接法设置，如果励磁变压器的接法为YD-11，请将控制器后端子排23、24的短接线拆除。
3、 如果具备条件可按下述方法进行调试试验。
4、 闭环调试：参考GDF-4励磁控制器带调试功能的接线图
▲发电机在停止状态，励磁屏电源改接拆除，改接入三相四线外电源 (380V/220V)，
▲控制器面板开关放“调试”位置，接通外电源，
▲控制器有显示，励磁电压表、电流表有输出指示，按增加或减少按钮可改变励磁输出，用示波器测量励磁输出波形应三相齐全，基本均衡，
▲无示波器可用万用表测量三相触发脉冲电压齐全，输出DC电压在10-200MV之间，
