详细说明

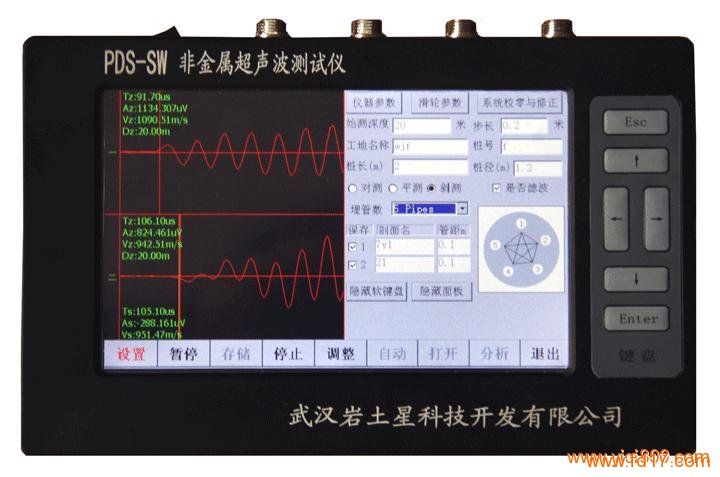

超声测试仪简介
PDS-SW超声波测试仪于2007年推出的高速数据采集系统。超声波测试仪使用的工控机是主频为533MHz的S3C2440 ARM9，能流畅地运行Windows CE 5.0操作系统。高亮度半透半反的7.2寸宽屏TFT真彩色液晶屏和高通过率的触摸屏，使得新的PDS-SW超声波测试仪在强光下能方便的操作、浏览。
FDP204-SW主 要 特 点：
系 统 功 耗 低：采用S3C2440 ARM9处理器使总功耗下降了40%
稳 定 性 高：采用Windows CE 5.0操作系统，提高了系统的稳定性
环境 适应 性高：采用半透半反的7.2寸宽屏，在强光下能方便的操作、浏览
FDP204-SW超声波测试仪通过USB总线进行高速数据采集。能同时完成两个通道的高速并行采样作业。具有高分辨、高增益、高灵敏、高精度、线性好、低功耗等优点，可广泛应用于：
●声波透射法基桩完整性检测；
●非金属试件纵、横波速测试、平面纵波测试；
●岩基钻孔波速测试；
●混凝土强度检测；
●混凝土表面损伤、内部缺陷、表面裂缝深度的评定；
●地质勘查，岩体、混凝土等非金属力学性能测试；
超声测试仪技术参数
仪器名称
PDS-SW
采样间隔 0.1us～50ms
采样通道 1、2道并行采样
测读方式 手动游表、自动寻找首波的声时与声幅
测读参数 声时与声幅二维参数
发射方式与频率 单次发射和连续发射，＞3次/秒
发射电压 发射电压500V/1000V；发射脉宽1us～1000us；数字调节
换能器标称频率 10K；25K；50K；100K；250K；500KHz
放大器带宽 1K ～ 500kHz
接收灵敏度 ＞=10uv
显示方式 7.2寸宽屏TFT液晶显示器
数据输出 专用ＰＤＳ文件格式
扫描宽度 采样长度 * 采样间隔 =102.4us～51.2s
扫描延时 延迟点数 * 采样间隔 = -5.0s ～ 500s
游标定义 2个游标
测量稳定性 通过国家计量认证
使用环境 工作温度：-20～40℃，相对湿度：０～95%ＲＨ
供电能力 AC：200～240V，DC：5～8.2V；锂电池组供电时间＞6小时
尺寸重量 220×140×40mm,仪器自重1.4KG
PDS-SW计算机系统技术参数
芯片组 S3C2440 ARM9
主频 533MHz
内存 64M
显示 7.2寸宽屏TFT液晶显示器
FLASH 64 M
总线界面 触摸屏
接口 USB RS232 以太网
数据存储 2G – 16G SD卡
电池容量 5.2AH
操作系统 Windows CE 5.0
工作温度 -20℃～+60℃
