产品型号： | VISION-106W |
| 产品品牌： | VISION | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2015-04-13 | |
 |
||
详细说明

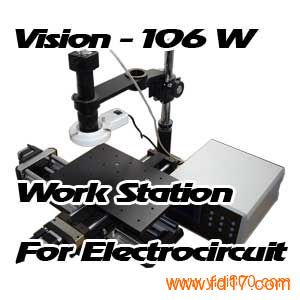

工业上最常用的电路板检测方式仍然是人眼通过放大镜，观测完整个电路板密密麻麻的焊点后，往往会头昏眼花，对于观测者来说，不但劳动强度相当大而且容易产生遗漏。济南维森图像科技有限公司在“VISION 105-W电路板检测仪”的基础上升级开发了自动化程度更高的“VISION 106-W型电路板检测仪”。除了与VISION 105-W相同的成像系统外，配备了全自动控制的电动平台，可根据需测电路板的实际尺寸，设定好行走路线和速度，电动载物台自行走完全程，观测者只需要从容的看着屏幕上的图像即可，不但将枯燥乏味的检测工作变的悠闲轻松而且使检测过程更加精确可靠，进一步避免了遗漏。采用单筒体式光学系统，磨沙防绚目外部LED照明器，放大倍数在10-140倍之间，可连续变倍
技术参数表：
硬件 显微系统 单筒光学镜片组（进口镜片）
载物平台 标配：双轴电动平移台
选配：高精度电动平移台（精度可达5微米）
光源照明 环型照明光源 / 环型荧光照明光源 / 环型防眩目照明光源
成像元件 1/1.8英寸 progress scan CMOS（210万物理像素采用高性能SONY芯片）
最高放大倍数 约350倍
最高分辨率 2048×1536
像素尺寸 3.2μm×3.2μm
帧率 6fps@2048×1536 / 10fps@1600×1200 / 15fps@1280×1024 / 30fps@640×480
最高清晰度 900线
信噪比 小于42dB
敏感度 1.0V@550nm/lux/S
输出方式 USB2.0
软件 任务管理机制 严格的任务管理机制，使用户能够将所有测试数据井井有条的管理起来。
动态采集 将样品变化过程记录为AVI视频文件
静态采集 将样品型貌拍摄为高清晰BMP图片
比例尺标定 通过国家标准测微尺标定后，每次测试只须选择与物镜相对应的比例尺数值即可直接得到样品的实际大小数值。
测量 可直接获得两点间实际距离、角度大小、多边形面积等常用的数据
报告输出 将测试结果输出为报告，并可以自定义报告样式。
图片输出 直接输出全尺寸图片，或全尺寸带测量结果的图片，适合于发表论文。
全自动观测模式 用户事先设置好参数，开启此模式后，电动平台自动以S型移动，这样就能毫无遗漏的将整片电路板观测完成。
产品优势列表：
消除观测疲劳
支持多人观测 观测时不需要使用肉眼对着放大镜挨个对应焊点进行检测，只需要按照刻度调整移动平台，即可通过电脑屏幕进行目测检测了，既消除了观测疲劳，又不容易遗漏观测对象。
资料保存
档案管理 通过配套的软件，可随时将需要的观测结果进行记录、保存为图片，并分别放入自定义命名的分类目录中，便于随时调用，形成了一套完整的资料保存和管理机制，这对于操作者具有重要意义。
具有自动测距能力
可直接获得实际数据 通过国家标准尺的对应，可以得到观测仪的比例尺，并提供了自动测距的功能，可以直接的在屏幕上对焊点的面积进行距离测量。
高性能硬件搭配
性价比突出 维森产品均采用高质量硬件：显微系统中全部采用进口光学镜片，磨制工艺精细，材料纯度高，使用效果与国产同类产品不可同日而语。数码****机为国内一线知名厂家批量代工，采用原装日本SONY芯片搭配德国专业电路方案，供电稳定，发热量小，使用寿命长，可以说是国内市场上档次最高的工业数码****机产品。
服务到位
用户使用安心 本产品配套有品牌高性能工作站主机一台，已经装好软件并标定好仪器，到用户处连接显示器后可直接使用。
所有维森产品均提供一年的无条件免费保修，及一个月内的退货保障。并且提供10年内的上门维修调试服务，让用户使用中无任何后顾之忧。
样品观测实例：
VISION-106W电路板检测仪附件表：
序号 项目 数量 单位 备注
1 设备主机架 1 台
2 数码****机 1 台 含USB连接线
3 防眩目照明器 1 只
4 VISION-IMG通用版光盘 1 套 含电子版使用说明
5 LENOVO****工作站主机 1 台 不含显示器
G41、E5200、2G、320G
6 加密狗 1 只
7 国家标准测微尺 1 片
8 电动载物平台 1 套
售后服务承诺：
1， 一月内达不到用户使用要求可退换货。
2， 一年内无条件免费保修。维修或更换零件均不收任何费用。
3， 提供10年内上门保修、维护、调试、培训等服务。
4， 同型号产品软件终生免费升级。
济南维森图像科技有限公司是专注于显微图像技术的高科技公司，专业的软件技术与国际品质的硬件支持造就了维森产品高性能的基础。相信我们的产品必然能够帮您解决实实在在的难题，伴您从成功走向更大的成功。
济南维森图像科技有限公司-市场部
网址：www.visionimg.com
E-mail：visionimg@163.com
电话：400-621-9766
