产品型号： | OBET3.1 |
| 产品品牌： | DMC | |
| 产品价格： | 100000元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-03-06 | |
 |
||
详细说明

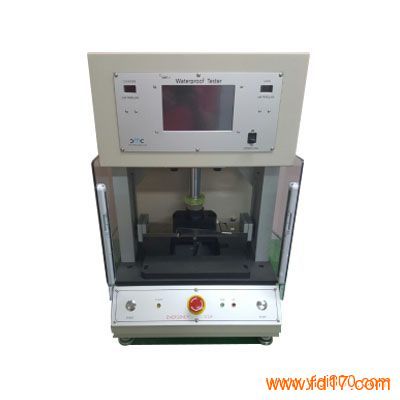

DMC OBET3.1防水测试仪感应头JIG设置和拆卸
1) Knob 4个逆时针方向转动去除后 把设备的 Jig 安装部设置的塑料版
(Acrylic Plate)去除。
2) 设备中的 Hose管 Jig 下盘中的 Nipple完全插入即可.
图片18.png 图片19.png
3) Jig Plate固定的4个螺栓向右转两周后拧开然后在用4个螺栓 下盘的Jig
不要完全固定向左转两周解开固定。
4) Jig 上盘的 Guide Hole 2个设备的连接口 Guide Pin 连接后固定Jig上盘
5) 下列一样顺序安装 Jig.
① Test 画面上端有设定图按 双击即可, Password 显示输入4位数密码。
图片23.png 图片24.png
② 进入设定画面设定 “AIR OFF” Key Click .
③ “AIR OFF” Key 部分 Click 画面上显示“AIR OFF 中.请稍等的提示设备上部会制动下滑。.
压力版完全下滑的话 Jig 上盘的Guide Pin 4个 Jig 下盘 Guide Pin Hole에 可连接调整。
Jig Plate的固定螺栓4个 中的前面两个完全拧紧。
Jig 下盘的 4个固定螺栓 调整到完全不动程度拧紧4个螺栓。
6) Jig 安装完毕后,在设定画面上“图片28.png”点击 Icon Click话上盘会自动上升.
7) Jig Plate的4个螺栓中后面2个螺栓完全拧紧后 .Jig 下盘固定的4个螺栓完全拧紧即可.
8) 在设备出来的 Side Hose Jig 下盘 Side的Nipple连接即可.
9) Jig 拆卸方式是和下列一样.
① Jig 上盘拆卸和下列图片一样用一只手端住上盘Jig下压 Jig Detach Plate来分离上盘Jig .
② Jig 下盘Side的 Nipple蓝色部分按住 Nipple Hose完全分离.
③ Jig 下盘分离方式是把 固定下盘的4个螺栓拧开即可.
DMC OBET3.1防水测试仪感应头检查项目
1.汽车Camera Lens
4.防水，防尘要求的小型产品。
：I/O Connector，Speaker，Receiver，Ear-jack等。
