产品型号： | L9L-V |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2011-01-10 | |
 |
||
详细说明
商品详细介绍

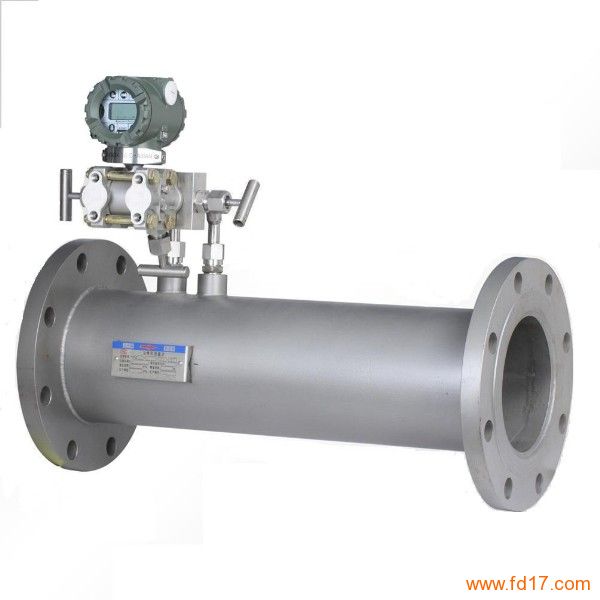

L9L-V型锥流量计仍是一种通过节流取差压以反映流量大小的节流装置。节流件为一个悬挂在管道中央的锥形体，高压P1取自锥体前流体未扰动（即未形成节流，流体未加速）的管壁 ；低压P2取自后锥体中央，并通过引压管引至管外，其差压△P的平方根与流量成正比。计算与孔板、喷咀等类似。
V型锥差压式流量计的关键部件即节流件为独特的V型圆锥体，与其它差压式流量计相比，是一项突破性创新，克服了其他节流装置的缺点。虽然V型锥差压式流量计的测量原理与其它差压式仪表相似，但几何结构却完全不同，悬挂在管线中心的V型锥体具有独特的"整流"功能。流体在节流元件的作用下，流场将经过"非稳定流→稳定流→恒（常）流"的变化过程（如下图所示），在节流元件的上游部分达到差压式流量计测量原理所需要的理想前提条件，从而本质上保证了测量的精度。
普通的孔板会引起持续的涡流，产生低频、大幅度的干扰信号，严重影响差压读数的准确性，但V型锥的情况正好相反。正是节流元件独特的"整流"功能和无锐利缘口的物理特性决定了V型锥差压式流量计具有优越的性能。
特点
传统差压仪表的特性基于理想的流动状态；而实际上这种状况在真实应用中根本不存在。任何管道布置上的变化，如弯头、阀门、缩径、扩径、泵、三通接头等都会破坏充分发展流。一般流量仪表很难在扰动流动中取得正确测量值，V型锥流量计克服了这些缺点。在极恶劣的安装条件下，如上游有两个不在同一平面上的弯头，而且很靠近锥体，V型锥体也能使速度分布变得平坦和对称，从而确保了测量精度。 由于V型锥流量计的节流缘是钝角，流动时形成边界层，使流体离开了节流缘。边界层效应使肮脏流体不能磨损节流缘，其值长期不变。因此无需重复标定，具有长期的稳定性。
特点：显著改善了传统差压流量计的使用局限，提高了精确度和重复性，安装时几乎无直管段要求，自清洗功能，适用于容易结垢的脏污介质，气液两项测量。是一种接近理想状态的节流装置。
1、前后直管段要求较短，一般上游只需0至3D，下游只需0至1D。
2、精度高，差压输出值可实现±0.1% 的重复性。
3、压损小，仅为孔板的1/2-1/3。
4、V锥体后缘产生旋涡小，差压输出稳定，波动小。
5、V锥体受到流体的冲刷，无杂物滞留。
主要技术参数
1、精度等级：0.5级， 1.0级 5、管道内径：15-3000mm
2、工作压力：≤16MPa 6、输出信号：4-20mA
3、工作温度：-30-450℃ 7、供电电压：24V DC
4、环境温度：-30-70℃ 8、适用介质：几乎适用于所有气体、液体介质。
订货须知
订货时请详细提供以下数据：
（1）被测介质
（2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度
（5）管道材质、内径、外径
（6）允许压力损失
（7）取压方式
（8）现场管道敷设情况和局部阻力件形式。
安装要求
▲可水平、垂直或倾斜安装，应保证管内充满液体。
▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲引压管路安装应符合标准规定的规范。
产品分类及结构
依照产品供货范围以及输出信号的不同，V型锥流量计可分为3类：
1、V型锥流量传感器
只提供差压信号的形成部分（节流件及管道），不提供差压变送器和流量显示部分，输出信号为差压。由用户自己进行其它配置。
2、V型锥流量变送器
由V型锥流量传感器和差压变送器组成。有分体式安装
和一体式安装两种结构。
分体式V型锥流量变送器由独立的V型锥流量传感器和
差压变送器组成。V型锥流量传感器和差压变送器之间
的引压管连接由用户自己完成。
一体式安装是产品出厂时己将差压变送器与V型锥流量传感器连接成一体，用户购买一体式V型锥流量变送器后，使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。
3、V型锥流量计
有分体式安装和一体式安装两种结构：
分体式安装由独立的V型锥、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部分之间的连接组合由用户自己完成。有防爆型及普通型两种。
一体式安装由AW2003型智能显示仪和V型锥装置一道组成V型锥流量计。它自带有高品质的差压传感器、压力传感器，热电阻温度传感器。AW2003-型智能显示仪不仅在差压传感器量程范围自动适应，而且各种补偿系数如：流出系数C、流束膨张系数ε等均进行在线计算，真正实现了扩大量程的同时保证计量的精度。采用大屏幕LCD同屏显示累积流量、瞬时流量、瞬时压力、瞬时温度值，不用人工切换。4-20mA两线制瞬时流量输出。分本安型防爆产品及普通型产品两大类。
