产品型号： | SMG2000B |
| 产品品牌： | 华能联创 | |
| 产品价格： | 面议 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2014-09-03 | |
 |
||
详细说明
产品简介

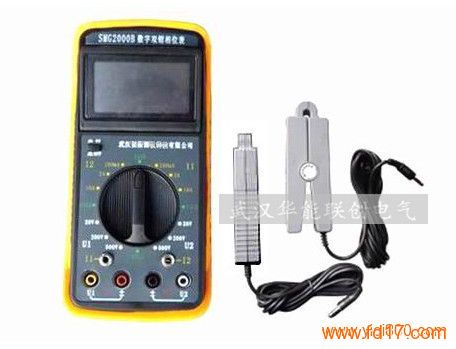

该数字双钳相位伏安是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
数字双钳相位伏安表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
产品特性
1、耐压
电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的
试验
2、绝缘电阻
数字双钳相位伏安表线路与外壳之间、两电压输入端之间：≥10MΩ
产品别称
数字双钳相位伏安表、双钳相位伏安表、双钳相位表、相位表、钳形相位伏安表、数字双钳相位表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表
技术参数
1、相位量限：360°； 2、分辨率：1°；
3、精度：1.0级 ； 4、测相电流：100mA-10A；
5、测相电压：3V-500V 两路完全隔离，测相时不换量限；
6、电流量限：200mA/2A/10A ；
7、分辨率：0.1mA ； 8、精度：2.0级 ；
9、电压量限：200/500V ；
10、分辨率：0.1V 11、精度：1.0级；
基本误差（在参比条件下的误差极限）
参比条件
温度 湿度 波形 频率 导线
位置 相角测量
电压 电流
23°C±5°C <65% 正弦波失真度≤1% 50±2Hz 钳口
中心 100V±25V 1A±0.2A
基本误差极限
功能 量程 分辨率 基本误差极限
相位 360° 1° 3°
电压 500V 1V 1.0级
200V 0.1V
电流 10A 10mA 2.0级
2A 1mA
200mA 0.1mA
