产品型号： | WFLUG |
| 产品品牌： | 沃丰 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2013-04-16 | |
 |
||
详细说明
蒸汽流量计工作原理_蒸汽流量计安装_蒸汽流量计选型0517-86999620 15195510851
蒸汽流量计工作原理_蒸汽流量计安装_蒸汽流量计选型工作原理
在蒸汽流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。
蒸汽流量计工作原理_蒸汽流量计安装_蒸汽流量计选型设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：
f=SrU1/d=SrU/md 式中U1--旋涡发生体两侧平均流速，m/s；
Sr--斯特劳哈尔数；
m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr
K=f/qv=[πD2md/4Sr]-1
式中 K--流量计的仪表系数，脉冲数/m3（P/m3）。
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。
斯特劳哈尔数与雷诺数关系曲线式中qVn，qV--分别为标准状态下（0oC或20oC，101.325kPa）和工况下的体积流量，m3/h；
Pn，P--分别为标准状态下和工况下的绝对压力，Pa；
Tn，T--分别为标准状态下和工况下的热力学温度，K；
Zn，Z--分别为标准状态下和工况下气体压缩系数。
由上式可见，VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。蒸汽流量计工作原理_蒸汽流量计安装_蒸汽流量计选型但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。
蒸汽流量计工作原理_蒸汽流量计安装_蒸汽流量计选型智能蒸汽涡街流量计产品选型
代号 通径 流量范围㎡/h
WF LU-25 DN25 1~10(液体) 25~60（气体） 蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计
WF LU-32 DN32 1.5~18(液体) 15~150（气体）
WF LU-40 DN40 2.2~27(液体) 22.6~150（气体）
WF LU-50 DN50 4~55(液体) 35~350（气体）
WF LU-80 DN80 9~135(液体) 90~900（气体）
WF LU-100 DN100 14~200(液体) 140~1400（气体）
WF LU-150 DN150 32~480(液体) 300~3000（气体）
WFLU-200 DN200 56~800(液体) 550~5500（气体）
代号 功能1
N 无温压补偿
Y 有温压补偿
代号 输出型号
F1 4-20mA输出（二线制）
F2 4-20mA输出（三线制）
F3 RS485通讯接口
代号 被测介质
J1 液体
J2 气体
J3 蒸汽
代号 连接方式
L1 法兰卡装式
L2 法兰连接式
代号 功能2
E1 1.0级
E2 1.5级
T1 常温
T2 高温
T3 蒸汽
P1 1.6MPa
P2 2.5MPa
P3 4.0MPa
D1 内部3.6V供电
D2 DC24V供电
B1 不锈钢
B2 碳钢

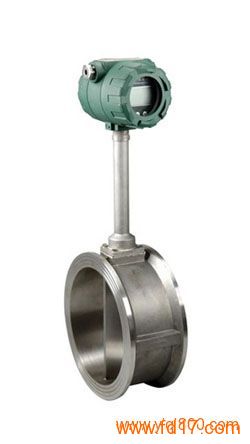

蒸汽流量计工作原理_蒸汽流量计安装_蒸汽流量计选型蒸汽涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。蒸汽流量计工作原理_蒸汽流量计安装_蒸汽流量计选型因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
